价格:¥315.00/台
品牌:上海滨工
标准:国标
材质:铸钢
起订:1台
供应:1000台
标准 | 国标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
公称通径 | 80 |
规格 | DN20,DN25,DN50,DN65,DN80,DN100,DN150 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 硬密封型 |
驱动方式 | 手动 |
适用介质 | 水,蒸汽,油品,弱酸碱介质 |
形态 | 柱塞式 |
用途 | 流量控制,调压,调节 |
零部件及配件 | 配件 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 上海 |
型号 | KPF-10 |
加工定制 | 是 |

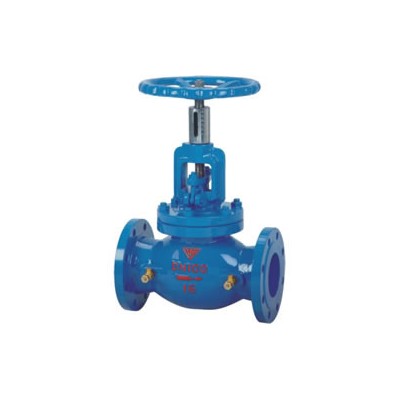

KPF 型手动自锁平衡调节阀
产品说明
KPF 型手动自锁平衡调节阀:是一种具有特殊功能的阀门,它除具有调节阀功能外,还能实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示,开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口处装上适当规模的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内,就能克服“大流量、小温差”的不合理现象,是供热系统中的理想产品。
手动自锁平衡调节阀可安装在供水管上,也可安装在回水管上,一般安装在回水管上,尤其对于高温环路,为方便调试,更要安装在回水管路上,安装了平衡阀的供回水管不必再设截止阀。
产品性能参数
KPF 型手动自锁平衡调节阀主要性能参数 | ||||||
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 | 传动方式 | |
KPF-10 | 10 | 1.0 | -29~350 | 水、蒸汽 | 手动、齿轮传动、电动 | |
KPF-16 | 16 | 1.6 | ||||
KPF-25 | 25 | 2.5 |
产品零部件材料
KPF 型手动自锁平衡调节阀零部件材料 | |||
型号 | 材料 | ||
阀体、阀盖、填料压盖、手轮 | 阀杆、阀瓣密封圈 | 指示盘、阀杆螺母、螺母套 | |
KPF-10 | 灰铸铁、(铸钢) | 不锈钢 | 黄铜 |
KPF-16 | |||
KPF-25 |
产品外形及结构尺寸
KPF 型手动自锁平衡调节阀主要外形及结构尺寸(mm) | |||||
DN | L | H | H1 | D0 | |
15 | 130 | 150 | 160 | 80 | |
20 | 150 | 160 | 170 | 180 | |
25 | 160 | 182 | 197 | 80 | |
32 | 180 | 192 | 207 | 90 | |
40 | 200 | 250 | 270 | 100 | |
50 | 230 | 264 | 284 | 120 | |
65 | 290 | 380 | 410 | 200 | |
80 | 310 | 413 | 448 | 200 | |
100 | 350 | 446 | 506 | 240 | |
125 | 400 | 540 | 595 | 240 |
