供应上海都亚ZZLP自力式流量调节阀

价格：￥2500.00/台

材质：碳钢

连接形式：法兰

起订：1台

供应：100台

发送询价

材质	碳钢
连接形式	法兰
流动方向	其它
驱动方式	其它
形态	旋转式
品牌	都亚
型号	ZZLP

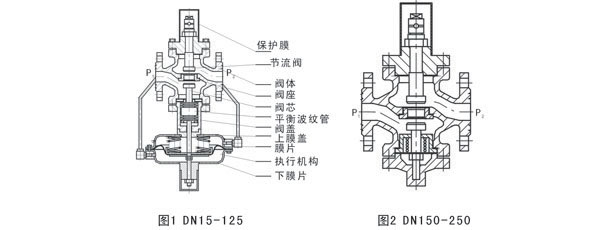

流量调节阀,ZZLP调节阀,ZZLP流量调节阀上海流量调节阀产品具体内容说明：ZZLP自力式流量调节阀(以下简称流量阀)是一种无需外来能源，依靠被调介质自身的压力变化进行自动调节流量的节能产品，具有测量、执行、控制的综合功能。广泛适用于城市供热、供暖系统及石油、化工、冶金、轻工等工业部门自控系统。本产品可用于非腐蚀性(**高温度200℃)的液体、气体和蒸汽等介质的流量控制。ZZLP流量调节阀工作原理本流量调节阀产品由阀体平板节流阀、调节阀座、阀芯、压力补偿平衡波纹管、上下膜盖、膜片、有效压力弹簧所组成，其具体结构如图1、2所示。当被控介质流体阀前压力P1首先经可变节流阀再经调节阀阀座流向阀后，可变节流阀端平面与阀座上部通径d0形成柱状的节流面积d0F，其值d0F=S·π·d0，当小于调节阀的通径截面时，流体将被节流。在d0的近二侧将形成一定的压力差△PS=P1-PS，称为有效压力。根据流体力学的伯努里方程可确定流体的流量Q=a，a为综合流量系数。因此测得△PS的大小即可表示被控流体的实际流量大小。节流阀的流通截面积d0F=S·π·d0，因此改变S值时节流面积d0F即发生变化。S越大其对应的流量越大。因此调整S值的大小即可实现流量设定值的调整。P1及PS压力通过管线分别被引入上、下膜室，其压力差△PS作用于膜片F所产生的向上推力，将被有效压力弹簧压缩位移S所产生的反力相平衡即(P1-PS)F膜=S1K，S1阀门位移、K有效压缩弹簧刚度，由于阀座上下流通截面基本相同故S1=S，因此调节阀芯始终工作在设定的S值即流量值位置起流量调节作用。当由于工艺过程的原因，流经阀的流量增加时，即负荷增加时PS首先下降(P1-PS)值增加对F膜的作用力向上，使阀芯靠近阀座，使PS增加。当有效压缩弹簧压缩位移的增量所产生的反力与(P1-PS)的增量作用在F膜上的力相平时，阀芯即静止，此时阀芯的位置S2与原设定的流量对应S1将有一定的偏差，也**是说调节阀起到了一定的调节作用。流量将回到设定值允许的误差范围内。反之负荷流量减少时，调节动作相反也能起到调节作用。为提高流量调节阀的调节精度，产品带有压力平衡器，其作用在于补偿阀前压力P1、PS，阀后压力P2波动所造成的流量误差，PS压力通过阀芯连杆中间孔引入平衡波纹管的外室，P2压力引入波纹管内室，设计取波纹管作用面积等于阀座的流通截面，从而使PS及P2作用于阀芯上的力抵消，阀芯的位置只取决于有效压力△PS大小，提高流量调节精度。上海流量调节阀型号意义：



产品型号ZZLP-16、25、40(软、硬密封型)Z：执行器大类 Z：自力式阀 L：流量调节阀 P：单座阀 16：PN1.6MPa



上海流量调节阀订货须知**量调节阀产品名称与参数②流量调节阀口径的选择③流量调节阀流量特性选择④流量调节阀调节速度选择⑤流量调节阀作用方式选择⑥流量调节阀泄漏量应满足工艺要求⑦流量调节阀压差(包括正常工作压差，阀关闭时压差)⑧流量调节阀防堵性⑨流量调节阀耐蚀性等以及是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定都亚公司的流量调节阀型号，请按流量调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的都亚阀门专家为您审核把关。感谢您访问我们的网站//www.duyabf.com/，如有任何调节阀的疑问.您可以致电给我们,我们一定会尽心尽力为您提供**的服务。
