价格：面议
材质：不锈钢
连接形式：法兰
| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 品牌 | 上海都亚 |
| 型号 | ZJHP型 |
小型调节阀,精小型调节阀,气动小型调节阀
气动小型调节阀产品概述：
ZJHP型气动调节阀是最新一代的气动直通精小型调节阀，是综合国内外先进技术开发的具有九十年代国际先进水平的最新型调节阀。阀体有单座阀和套筒阀两种，是当今调节阀的发展方向。它采用新型多弹簧气动薄膜执行机构与低流阻直通阀组合而成。符合IEC国际标准，它集重量轻、高度矮、流量系数大、动作稳定可靠、可调比大等优点于一体。广泛应用于华工、冶金、炼油、电站等自动控制系统中，在工业自动化控制系统中可取得最佳控制效果和给你带来最佳的经济效益 。
ZJHP型气动小型调节阀是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
气动薄膜小型调节阀结构特点
1．ZJHP型气动小型调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．ZJHP型气动小型调节阀按作用模式可分；正作用：气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》 反作用：气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》
3．气动小型调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

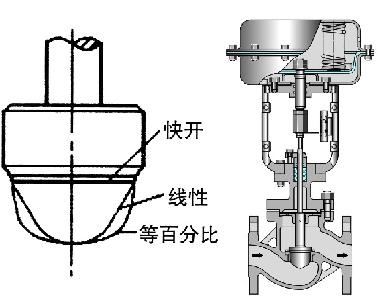

5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比(对数)性、直线性、快开特性。
6．根据使用工况要求，阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。

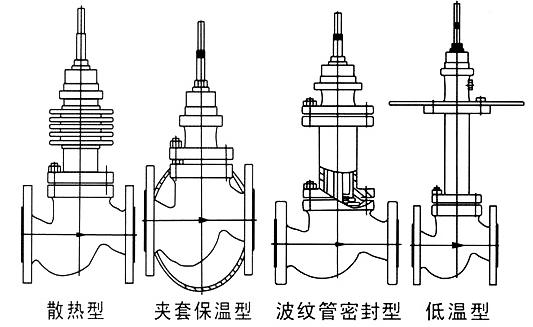

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
ZJHP精小型气动薄膜单座调节阀执行机构：
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：橡胶石棉板、10、1Cr18Ni9Ti、 石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
气动小型调节阀性能参数
| 公称通径DN (mm )( 阀芯直径 dn ) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| (10) | (12) | (15) | (20) | |||||||||||||
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 额定行程 L (mm) | 16 | 25 | 40 | 60 | ||||||||||||
| 膜片有效面积 Ae (cm 2 ) | 280 | 400 | 600 | 1000 | ||||||||||||
| 信号范围 Pr (kPa) | 20 ～ 100 、 40 ～ 200 | |||||||||||||||
| 气源压力 Ps (MPa) | 0.14 ～ 0.4 | |||||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||||
| 固有可调比 | 50 | |||||||||||||||
| 允许泄漏量 | 硬阀座： IV 级 (10 -4 阀额定容量 ) 软阀座： VI 级 | |||||||||||||||
| 公称压力 PN(MPa) | 1.0 、 1.6 、 4.0 、 6.4 | |||||||||||||||
| 工作温度t( ℃ ) | 常温型 | -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 | ||||||||||||||
| 散热型 | -40 ～ 450 、 -60 ～ 450 | |||||||||||||||
| 高温型 | 450 ～ 560 | |||||||||||||||
| 低温型 | -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 | |||||||||||||||
*本产品性能指标贯彻GB/T4213-92标准
ZHA/B气动薄膜执行器执行机构主要技术参数
型 号 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20～100(标准):40～200;80～240; 20～60; 60～100 | ||||
操作方式 | 普通型、带手动手轮操作型(侧装式、顶装式) | ||||
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。(有多种型号规格可选配)
都亚公司电-气阀门定位器配用型(HEP-15隔爆型，HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)
气动小型调节阀订货须知：
1、气动小型调节阀名称、气动小型调节阀型号。2、气动小型调节阀公称通径(mm)。3、气动小型调节阀公称压力(MPa)。4、气动小型调节阀额定流量系数(Kv)。5、气动小型调节阀固有流量特性。6、气动小型调节阀介质名称。7、气动小型调节阀工作温度及范围。8、气动小型调节阀整机作用方式。9、气动小型调节阀阀体、阀内件及填料材质。10、气动小型调节阀所配附件有哪些。
