价格:面议
表面处理:铸钢
材质:铸钢
型号:GJH // KRJ // GJJ
供应:366
发货:1天内
表面处理 | 铸钢 |
---|---|
材质 | 铸钢 |
规格 | 全新 |
品牌 | 万泽锦达 |
型号 | GJH // KRJ // GJJ |
加工定制 | 是 |
【卡箍简介】13934533545
卡箍接头设计独特,结构新颖合理,性能可靠,给工程施工、维修带来极大的方便和效益。卡箍接头广泛用于供水、排水、电力、冶金、城建、石油、化工、环保、各大中型企业等领域的供排水事业的建设中。 GJH // KRJ // GJJ 卡箍接头钢制柔性管接头沟槽式卡箍接头管道快速接头GJH // GJJ // KRJ卡箍接头 隔振吸震
①因管末端有间隙可有效地隔断噪音及振动的传播,热胀冷缩时管路 亦不受影响;
②密封垫圈也可吸收噪音及振动。 零污染 因原件安装不存在焊渣和破坏镀锌层与涂塑层的问题,故可确保管道畅通。连接后的管路尤其消防喷淋系统不会因其他方式的连接而产生锈蚀堵塞管路中的设备、喷淋头等。维护方便 拆洗与更换只需拆下两个卡箍,2个螺栓即可,便于管路延伸、更换、转动方向。均匀磨损。配管齐全
【卡箍详情咨询:13934533545
型 号 |
| ||
关键字: | 卡箍式管接头(焊接式) | ||
描 述: | 卡箍式管接头(焊接式)执行原煤炭部标准,适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中,起柔性连接作用。 | ||

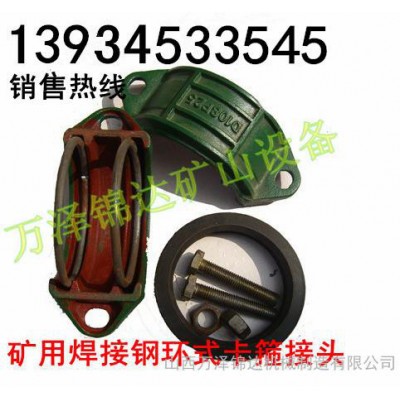

产品名称: | KRJ/GJJ型煤矿卡箍接头 | ||
产品型号: | KRJ/GJJ | ||
产品简介: | 本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中,起连接作用。在设计选用时,按0.75E计算伸缩量,按0.75θ计算转角。 |
公直径DN | 钢管外径D | 间隙h | 最大允许偏转角 | A | Max~Min | 螺栓规格 | 重量KG | 公称压力MPa |
40 | 48 | 5 | 2° | 65 | 85~80 | M10*50 | 1.25 | 4.0 |
50 | 57 | 6 | 3° | 65 | 88~82 | M10*50 | 1.50 | 4.0 |
70 | 76 | 6 | 3° | 68 | 90~84 | M10*60 | 1.80 | 4.0 |
80 | 89 | 6 | 3° | 68 | 90~84 | M10*60 | 2.25 | 4.0 |
100 | 108 | 8 | 4° | 72 | 92~84 | M10*80 | 2.88 | 4.0 |
125 | 133 | 8 | 2° | 75 | 92~84 | M14*80 | 3.50 | 4.0 |
150 | 159 | 10 | 3° | 78 | 94~84 | M14*90 | 4.65 | 4.0 |
200 | 219 | 12 | 4° | 80 | 96~84 | M14*100 | 7.60 | 2.5/4.0 |
250 | 273 | 12 | 3° | 80 | 98~86 | M16*100 | 11.2 | 2.5/4.0 |
KRH型号和KRJ型号卡箍的区别,各自的优缺点分析
KRH型和GJH型以及DSSL型卡箍式柔性管接头通称环型卡箍以下简称H型卡箍
KRJ型和GJJ型以及KRC型卡箍柔性接头通称肩型卡箍,以下简称J型卡箍
以上两种卡箍万泽锦达定位为:新型管道柔性连接的产品,说新型其实也是相对于其他管件来说比如法兰,弯头,三通,伸缩器来讲是比较新型。该产品万泽锦达的前身在90年代就有接触和设计制造。
这两种产品都有快速安装,快速拆卸,节约成本以及替代伸缩器和法兰的功能。但是万泽锦达销售部根据市场反馈客户经常疑问这两种产品究竟有什么区别,以下是万泽锦达公司技术部部长的简单描述:
J型适用于高压大转角小补偿量需求的管道系统,优点是显而易见的,比如说密封圈的尺寸设计更加合理安装的时候更加容易(详情请咨询万泽锦达技术部)
H型适用于中高压小转角打大补偿量的管道系统,优点是补偿量较大,通用性强。
J型的缺点非常明显,那就是除了上面万泽锦达技术提出的补偿量小以外还有个缺点就是管道错位或者间隙不准确的时候安装容易出现问题,这就对安装人员的专业技术能力有一定的要求
H型的缺点则主要是转角的问题,但是万泽锦达公司的销售部经过多年的市场回访和反馈也发现了另一个缺点就是密封圈的尺寸设计让安装工人工作时略有不便,相对J型安装略显复杂。
