价格:¥1.00/副
表面处理:铸钢
材质:铸钢
型号:GJH
起订:1副
供应:366副
发货:1天内
表面处理 | 铸钢 |
---|---|
材质 | 铸钢 |
规格 | 全新 |
品牌 | 万泽锦达 |
型号 | GJH |
加工定制 | 是 |
型 号: |
| ||||
关键字: | 卡箍式管接头(焊接式) | ||||
描 述: | 卡箍式管接头(焊接式)执行原煤炭部标准,适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中,起柔性连接作用。 | ||||

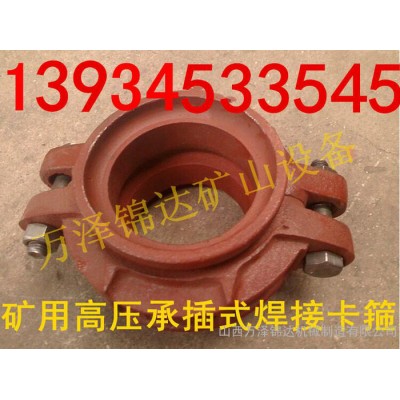

| 产品名称: | KRJ/GJJ型煤矿卡箍接头 | |||
| 产品型号: | KRJ/GJJ | |||
| 产品简介: | 本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中,起连接作用。在设计选用时,按0.75E计算伸缩量,按0.75θ计算转角。 | |||
公直径DN | 钢管外径D | 间隙h | 最大允许偏转角 | A | Max~Min | 螺栓规格 | 重量KG | 公称压力MPa |
40 | 48 | 5 | 2° | 65 | 85~80 | M10*50 | 1.25 | 4.0 |
50 | 57 | 6 | 3° | 65 | 88~82 | M10*50 | 1.50 | 4.0 |
70 | 76 | 6 | 3° | 68 | 90~84 | M10*60 | 1.80 | 4.0 |
80 | 89 | 6 | 3° | 68 | 90~84 | M10*60 | 2.25 | 4.0 |
100 | 108 | 8 | 4° | 72 | 92~84 | M10*80 | 2.88 | 4.0 |
125 | 133 | 8 | 2° | 75 | 92~84 | M14*80 | 3.50 | 4.0 |
150 | 159 | 10 | 3° | 78 | 94~84 | M14*90 | 4.65 | 4.0 |
200 | 219 | 12 | 4° | 80 | 96~84 | M14*100 | 7.60 | 2.5/4.0 |
250 | 273 | 12 | 3° | 80 | 98~86 | M16*100 | 11.2 | 2.5/4.0 |
