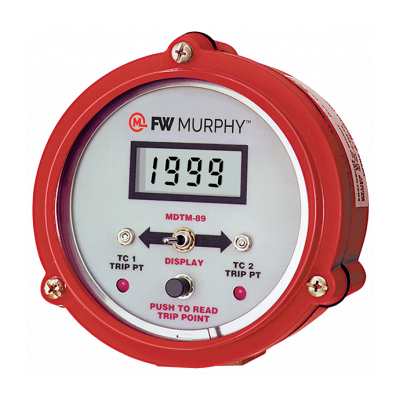

美国 Murphy(摩菲) 数字式温度表MDTM89系列 MDTM-89-C-A-J图1

美国 Murphy(摩菲) 数字式温度表MDTM89系列 MDTM-89-C-A-J

2022-09-29 10:524340询价

价格:¥0.00/件

品牌:Murphy

标签: Murphy 摩菲 数字式温度表 MDTM89系列 MDTM-89-C-A-J

发货:3天内

发送询价

美国 Murphy(摩菲) 数字式温度表MDTM89系列 概述:

监控来自两个热电偶的输入

每个输入的可调开关跳闸点

场效应管输出

来自 CD 点火或 120 VAC 或 12/24 VDC 的电源

“J”或“K”型不接地热电偶

华氏或摄氏数字读数


FW murphy 的型号 MDTM89 是一种电子双温度监视器。它监控两个热电偶,显示所选热电偶的温度,并为每个输入提供可调跳变点。拨动开关用于选择要显示的热电偶和/或要检查/调整的温度跳变点。如果达到任一跳闸点,相关输出将打开并可用作控制信号或启动警报和/或停机。

位于选择器开关下方的“一键读取”按钮允许操作员检查跳闸点并在进行调整时查看其值。两个电位计,一个在热电偶选择器开关的每一侧,用于现场调整跳闸点。

应用

有两种基本模型。其中一种型号由电容器放电点火和 FET 输出供电。一种型号的工作电压为 12 或 24 VDC,并具有 FET 输出。标准显示单位为华氏度;摄氏度是可选的。

应用包括以下内容:

压缩机吸气/排气温度

发动机/压缩机夹套水温

发动机排气温度

压缩机气缸温度

冷却后温度

轴承温度

热电偶类型

接受 J 或 K 型未接地热电偶。指定每个 MDTM89 单元的部件号类型(请参阅如何订购)。将热电偶作为单独的项目订购。

连续和跳变点显示

选择开关用于选择要显示的热电偶或跳变点温度。在正常操作期间,所选温度会持续显示。按下 Push to Read 按钮将显示所选热电偶的跳变点温度。

开路热电偶输入

开路热电偶输入迫使监视器进入高档超量程。监视器通过在显示屏最左边的数字显示数字 1 来指示超量程。超量程将打开高跳变点输出。

跳闸点操作

受监控的跳闸点与热电偶选择器开关无关。两个设定点始终处于活动状态。

当热电偶温度达到跳变点温度时,触发 MDTM89。大约 0.5 秒后,跳闸点输出打开。

在旋转跳变点电位计的同时按下 Push to Read 按钮,直到显示所需的跳变点温度,从而设置跳变点。

自动冷端

冷端参考点补偿是监测器的一个组成部分。补偿器电路监测外壳温度并自动补偿环境温度的变化。补偿将允许温度读数从 32° 到 122°F(0° 到 50°C)最大变化 2 度。


美国 Murphy(摩菲) 数字式温度表MDTM89系列 规格:


电源要求(工作电压):MDTM89-A: 100 至 350* VDC,CD 点火,负极接地(FET 输出)

MDTM89-C: 12 至 24+ VDC,负接地,15 毫瓦(FET 输出)

功耗:CD点火: 350 μa@100V;120 VAC:0.6 瓦;24 VDC:0.5 瓦

输出:A 型和 C 型:输出在跳变点以上打开;输出在跳变点以下关闭;两 (2) 个隔离式 FET 输出,0.5 安培 @ 250 VDC

环境冷端补偿范围: 32° 至 122°F(0° 至 50°C 为 1°C)

工作温度: -4° 至 158°F(-20° 至 70°C)

存储温度: -40° 至 300°F(-40° 至 150°C)

外壳:压铸铝

复位差分: FET 型号:降低 3°(°F 或°C)。

SCR 型:关闭输入电源复位。

测量范围:监测范围 0°-1999°F 或 °C(在部件号中指定 F 或 C)

精度:使用 J 型热电偶:从 150°-1200°F (66°-649°C) 读数的 ±1.5%。使用 K 型热电偶:从 400°-2000°F (204°-1076°C) 读数的 ±1.5%。在校准温度下。

实验室批准: CSA† 和 Factory Mutual* 批准用于 Class I、Division 2、Group D、危险场所)。

热电偶引线长度: 150 ohm 引线电阻影响监视器精度小于 1°

跳闸点精度:读数的 ±3°F (±2°C)

跳闸点调整范围: 0-1999 度

运输重量: 48 盎司。(1.4 公斤)

运输尺寸: 10 x 9-1/2 x 6 英寸(254 x 241 x 152 毫米)

* 批准用于 CD 点火,80–250 VDC。

+ 与认可的点火装置或 12-24 VDC 一起使用时。 详情请联系销售。

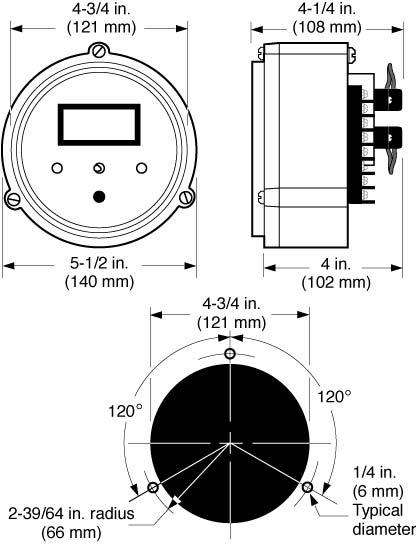

美国 Murphy(摩菲) 数字式温度表MDTM89系列 图表:




FW murphy Production Controls 为我们所有的产品提供支持。如果您无法找到您需要的产品,请联系我司销售人员。
