美国Murphy(摩菲) 压力表20P/25P系列  20P-OS-300图1

美国Murphy(摩菲) 压力表20P/25P系列 20P-OS-300

2022-09-29 10:526060询价

价格:¥0.00/件

品牌:Murphy

标签: 美国Murphy 摩菲 压力表 20P/25P系列 20P-OS-300

发货:3天内

发送询价

美国Murphy(摩菲) 压力表20P/25P系列概述:


20P 系列(2 英寸/51 毫米表盘)和 25P 系列(2-1/2 英寸/64 毫米表盘)Swichgage 型号是隔膜驱动的压力指示仪表,带有内置电气开关。这些开关用于触发警报和/或关闭设备。



范围从 0-15 psi (103 kPa) [1.0 bar] 到 0-100 psi (690 kPa) [7.0 bar]。

测量机构被封闭在一个钢壳内,涂有防腐蚀涂层。聚碳酸酯防碎镜片和抛光不锈钢表圈有助于保护这款坚固耐用、经久耐用的仪器。独特的组合式隔膜室可确保准确性和防止中度过压。内置脉动阻尼器有助于消除指针颤动,并可拆卸进行清洁。对于型号 20P 和 25P,压力表指针用作压力指示器和一个开关极,当它接触可调限位触点时完成电路。触点通过外壳接地并具有自清洁运动以确保电气连续性。

20PE 型具有内部快动 SPDT 开关。

也可提供不带开关 (murphygage®) 的仅仪表型号


20P 和 25P 系列开关量表

指针与可调节触点构成一个先导电路。

20PE Swichgage

20PE(原为 20EO)

具有内部快动 SPDT 开关,而不是单极/指针触点。当开关在压力下降时闭合,它 被设置,随着压力上升开关复位。

20P7 锁定开关

与 20P 系列相同。它们还包括一个用于启动超驰的前部半自动锁定装置。此内置设备在启动时使指针远离触点。当压力超过设定点时,锁定会自动解除(详情请参见下页)。



美国Murphy(摩菲) 压力表20P/25P系列规格:


表盘:黑底白字,双刻度;美国标准刻度为psi/kPa;英国标准刻度为psi/bar;其他可用(请参阅如何订购)。

外壳:镀钢;包括安装夹(直接安装型号除外)。

表圈:抛光不锈钢,标准。

镜片:聚碳酸酯,耐冲击。

油:硅油。

温度范围:环境:-40°F (-40°C) 到 150°F (66°C);过程:-40°F (-40°C) 到 250°F (121°C)。

过程连接: 1/8-27 NPTM 黄铜。

传感元件:铍铜膜片。

量具精度(满量程的百分比):

范围 下 1/4 中 1/2 上 1/4

≤300 磅/平方英寸(20 巴) ±3% ±2% ±3%

最大压力:请参阅压力范围和出厂设置。

可调限位触点(20P和25P): SPST触点;仅限飞行员,2 A @ 30 VAC/DC;满足下限时常闭 (NC)。当指针在正常工作范围内时常开 (NO)。触点是金闪银。

限制接触调整:使用 1/16 英寸六角扳手通过 100% 的刻度。

限制接触导线: 18 AWG (1.0 mm2) x 12 in. (305 mm)。

快速开关额定值(20PE 和 25PE): SPDT,3 A@ 30 VDC 感性;4 A @ 125 VAC 感性。快速开关导线:20 AWG (0.75 mm2) x 12 in. (305 mm)。

单位重量:

20 系列:8 盎司。(0.23 公斤)。

25 系列型号:11 盎司。(0.31 公斤)。

单元尺寸:

20 系列:3 x 3 x 3 英寸(76 x 76 x 76 毫米)。

25 系列型号:4-3/4 x 4-3/4 x 2-3/4 英寸(121 x 121 x 70 毫米)。



美国Murphy(摩菲) 压力表20P/25P系列图表:

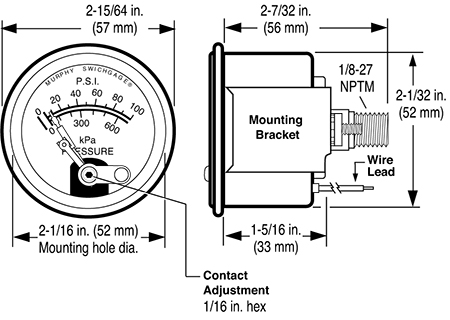

20P系列尺寸

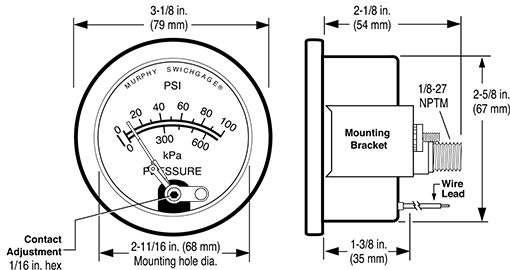

25P系列尺寸

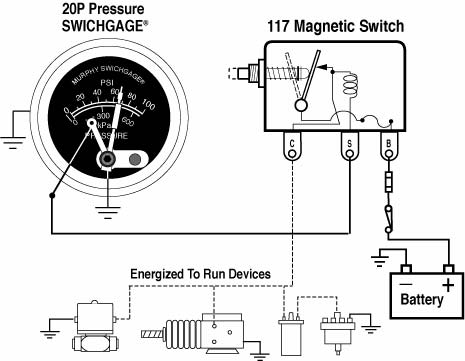

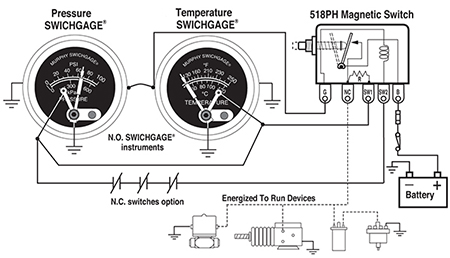

磁性开关

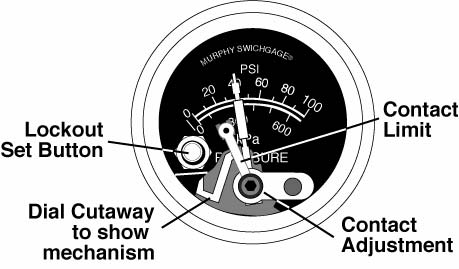

启动锁定




FW murphy Production Controls 为我们所有的产品提供支持。如果您无法找到您需要的产品,请联系我司销售人员。
