美国 Murphy(摩菲) 液位开关L150 和 EL150 系列 概述:

监控冷却液、润滑油、柴油和液压油的液位。

指示规

下限开关

浮动操作

提供防爆型号。

L150 系列 Level Swichgage® 仪表是液位计和低限位开关的组合;每个单元包括 (1) 一个带枢轴浮子的腔室,(2) 一个带指针的指示盘和 (3) 一个低电平触点。正确安装和维护后,浮子操作指针,指针在正常操作期间指示液位,如果液位降至下限设定点,则关闭开关电路。

应用

L150/EL150K1 的主要用途是发动机冷却系统、缓冲罐或膨胀罐、冷凝器散热器或汽相系统、加压或大气系统。Level Swichgage 仪器还可用于监控润滑油、液压油或柴油燃料储存器,并在预定的*低液位时激活警报和/或关闭。这些仪器专为*大压力为 25 psi (172 kPa) [1.72 bar] 的低压系统而设计。

美国 Murphy(摩菲) 液位开关L150 和 EL150 系列 规格:

L150

*高温度: 250° F (121° C)

*大工作压力: 25 PSI (172 kPa)

外壳:压铸铝,聚氨酯涂层;近似尺寸;4-1/2 x 4-3/4 x 2-3/4 英寸(114 x 121 x 70 毫米)

安装孔: (2) 9/32 英寸(7 毫米)直径,中心 4-1/2 英寸(114 毫米)

浮子:黄铜

镜片:聚碳酸酯

O 形圈:饱和丁腈,适用于冷却剂或碳氢化合物

垫圈:丁腈橡胶

通风管: 1/4 x 5 英寸(6 x 127 毫米)铜手杖,带 1/4 NPT x 1/4 英寸(6 毫米)管接头

触点额定值: 2 A @ 30 VAC/DC。电线:(1) 16 AWG x 26 英寸(1.5 毫米 2 x 660 毫米),带端子

运输重量: 29 盎司。(0.82 公斤。)

运输尺寸: 5-1/4 x 5-1/4 x 5-1/2 英寸(133 x 133 x 140 毫米)


EL150K1

*高温度: 250° F (121° C)

*大工作压力:  25 PSI (172 kPa)

外壳:压铸铝,聚氨酯涂层;近似尺寸;5 x 4-3/4 x 2-3/4 英寸(127 x 121 x 70 毫米)

外壳防护等级: IP35

安装孔: (2) 9/32 英寸(7 毫米)直径,中心 4-1/2 英寸(114 毫米)

浮子:黄铜

镜片:聚碳酸酯

O 形圈:饱和丁腈,适用于冷却剂或碳氢化合物

垫圈:丁腈橡胶

通风管: 1/4 x 5 英寸(6 x 127 毫米)铜手杖,带 1/4 NPT x 1/4 英寸(6 毫米)管接头

快动开关: SPDT 额定 10 A @ 125 VAC;0.5 A @ 125 VDC;10 安 30 伏直流

电线: (3) 18 AWG x 14 英寸(1 毫米 2 x 356 毫米)

运输重量: 42 盎司。(1.2 公斤。)。

运输尺寸: 5-1/4 x 5-1/4 x 5-1/2 英寸(133 x 133 x 140 毫米)


EL150EX

*高温度: 250° F (121° C)

*大工作压力:  25 PSI (172 kPa)

外壳:砂铸铝,喷漆;近似尺寸:6-1/2 x 5-3/4 x 5-1/4 英寸(165 x 146 x133 毫米)

安装孔: (2) 5/16 英寸(8 毫米)直径,中心 5-1/2 英寸(140 毫米)

浮子: 304不锈钢

镜片:钢化玻璃

O 形圈:饱和丁腈橡胶,适用于冷却剂或碳氢化合物

垫圈:丁腈橡胶

通风管: 1/4 x 5 英寸(6 x 127 毫米)铜制手杖,带 1/4 NPT x 1/4 英寸(6 毫米)管接头和 1/2 NPT 至 1/4 NPT 变径接头

快动开关: SPDT 额定 10 A @ 125 VAC;0.5 A @ 125 VDC;10 安 30 伏直流

电线:接线到接线端子

实验室认证:  CSA 列为 I 类危险场所,第 1 部分,C 组和 D 组

运输重量: 5 磅。(2.26 公斤。)

运输尺寸: 6-1/2 x 6-3/4 x 6-3/8 英寸(165 x 171 x 162 毫米)


美国 Murphy(摩菲) 液位开关L150 和 EL150 系列 图表:

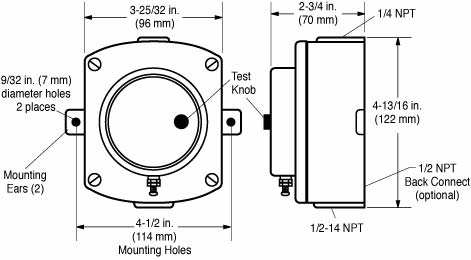

尺寸:L150

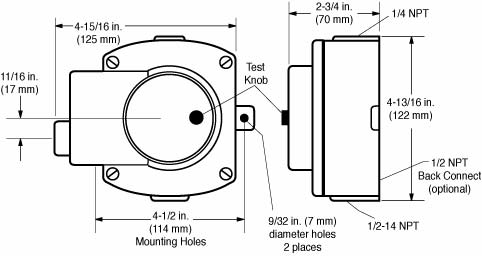

尺寸:EL150K1

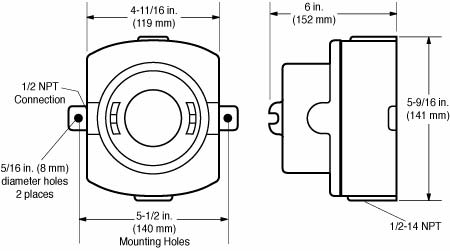

尺寸:EL150EX

标准电气图
