美国 Murphy(摩菲)液位保持器/液位计LM500 / LM500-TF图1

美国 Murphy(摩菲)液位保持器/液位计LM500 / LM500-TF

2022-09-29 10:524880询价

价格:¥0.00/件

品牌:Murphy

标签: Murphy 摩菲 Murphy仪表 LM500-TF 液位计

发货:3天内

发送询价

美国 Murphy(摩菲)液位保持器/液位计LM500 / LM500-TF 概述:



测试功能 (TF) 允许测试浮子和开关

支持直接安装 (DM)

消除由于“人为错误”导致的填充不足/溢出

无需停机即可查看油位和状况

安装简单

自动保持润滑油液位

低电平、3 线、速动开关

正密封 Thumb-Valve™

不适用于燃料



LM500 可在任何尺寸的发动机上保持油位。它还支持需要三线速动开关的安装。C 型(三线)触点允许控制器/报警器作为闭环系统接线,从而形成可靠的故障敏感电路。有关应用数据,请参阅 LM500 系列流量表。

FW murphy LM500-TF 油位保持器包括一个测试功能,只需按一下测试按钮,即可确认浮子和开关均正常运行。LM500 系列可保持发动机、或压缩机的曲轴箱油位。调整到正确的运行油位,它会在使用时补充油。如果供油中断且设备继续使用油,低液位开关将报警和/或关闭设备。

随着曲轴箱油位下降,LM500 浮子也会下降并打开 Thumb-Valve™。这允许机油从供油箱通过 LM500 流入曲轴箱。当曲轴箱中达到适当的液位时,LM500 浮子上升,导致拇指阀关闭进一步的油流。

简单而独特的拇指阀不会堵塞,并提供可靠的无泄漏密封。

如果清洁油源耗尽且油位继续下降,低油位开关将发出警报或设备停机。




美国 Murphy(摩菲)液位保持器/液位计LM500 / LM500-TF 规格:



曲轴箱平衡通风口连接:1/2 NPTF(顶部)。

入口连接: 1/2 NPTF 可拆卸滤网(侧面)。

出口连接:

2 x 3/4 NPTF(侧面)

1 x 3/4 NPTF(底部)

Thumb-Valve™ 材料:氟橡胶。

快动开关: SPDT 额定值 10 A,125 VAC;0.5 安,125 伏直流电;10 安,30 伏直流。

引线: 18 AWG x 14 英寸 ± 2 英寸(355 毫米)长度。

导管连接: 1/2 英寸导管(母头,顶部)。

外壳:压铸铝

镜片:透明“蛙眼”不染色、高抗冲、耐高温聚碳酸酯;紫外线和热稳定。

表盘:高可见度白色背景,带有用于正常水平指示的纯绿色带。

最大入口压力: 9.50 psi/25 英尺油(水头压力)。

最大外壳压力: 15 psi (103 kPa)。

最大差异:运行和停止之间的差值为2 英寸(51 毫米)。

最高环境温度: 250°F (121°C)。

浮子: 304不锈钢

流量:有关应用数据,请参阅 LM500 系列流量图表。

尺寸:整体高 6-9/16 英寸 x 深 6-3/16 英寸 x 深 3-1/2。

有关确切尺寸,请参阅文档“00-02-0729 LM500 安装说明”。

LM500/LM500-TF 装运尺寸: 9.5(宽)x 7.5(深)x 11 英寸(高)(241.3(宽)x 190(深)x 279.4 毫米(高))。

LM500/LM500-TF 装运重量: 3 磅。13.44 盎司(1.74 公斤)

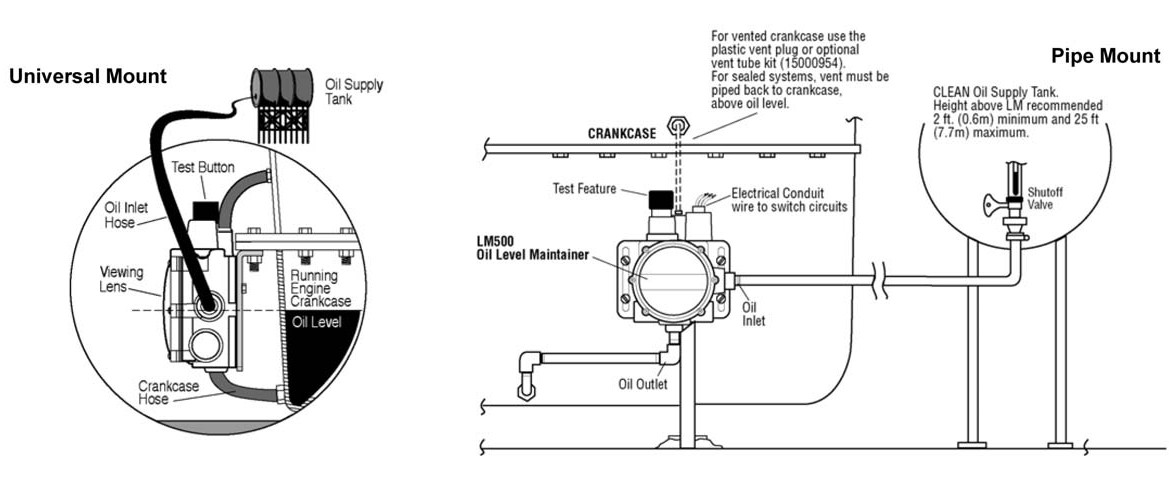

美国 Murphy(摩菲)液位保持器/液位计LM500 / LM500-TF 图表:





FW murphy Production Controls 为我们所有的产品提供支持。如果您无法找到您需要的产品,请联系我司销售人员。
