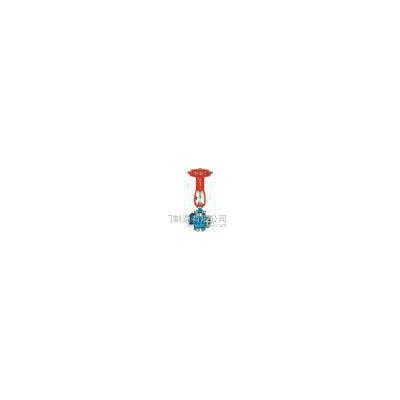

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节【价格_现货

价格：￥1560.00/个

品牌：上海近亿阀门制造有限公司

加工定制：是

材质：铸钢

起订：1个

供应：3000个

加工定制	是
材质	铸钢
连接形式	法兰
公称通径	DN25-2000（mm）
适用介质	水,蒸汽,油品,空气
压力环境	常压
工作温度	常温
流动方向	双向
驱动方式	气动
零部件及配件	执行器
形态	旋塞式
类型(通道位置)	直通式
标准	国标
密封形式	硬密封型
规格	DN25
品牌	上海良工阀门
型号	ZMAP

产品说明

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。

产品特点：①单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。②双座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用。

产品性能参数
DN/mmPN环境温度/℃固有流量特性气源**大压力/MPa
ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀主要性能参数
25~300 16, 40, 63 -30~60 直线、等百分比 0.25
DN/mm流通能力 C行程/mm配用执行
器型号灰铸铁阀铸钢和铸不锈钢阀单座双座PN工作压力
/MPa介质温度
/℃PN工作压力
/MPa介质温度
/℃
25 8 10 16 ZMA-2 16 16 ≤200 40
63 40
63 ≤250
（普通上阀盖）
≤450
（带散热片上阀盖）
32 12 16
40 20 25 25 ZMA-3
50 32 40
65 50 63 40 ZMA-4
80 80 100
100 120 160
125 200 250 60 ZMA-5
150 280 400
200 450 630
250 1000 100 ZMA-6

25	8	10	16	ZMA-2	16	16	≤200	40 63	40 63	≤250 （普通上阀盖） ≤450 （带散热片上阀盖）
32	12	16
40	20	25	25	ZMA-3
50	32	40
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
