价格：￥0.00/件
品牌：承德盛合智能
主体材质：304S408，316L
防护等级：IP65 IP67
安装方式：顶装式、侧装式
发货：3天内

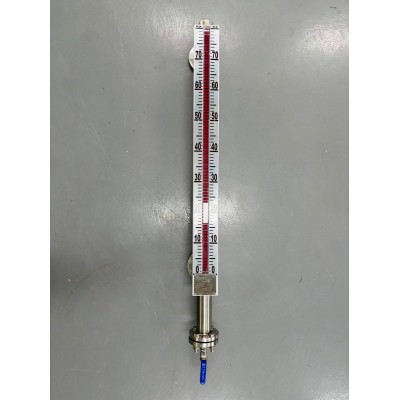

磁翻板液位计就地指示是通过磁性浮子和磁翻柱的相互作用来实现的，具有直观、醒目等优点。
指示原理：
磁翻板液位计的测量管与容器相连通，形成连通器，管内有一个磁性浮子，当液位升降时，浮子会随液位同步移动。浮子内含有永磁体，其磁场通过磁耦合作用，驱动测量管外的磁翻柱翻转。磁翻柱通常为双色，如白色表示无液，红色表示有液，液位处的翻柱颜色会发生变化，从而清晰地指示出容器内的液位高度。
结构组成：
就地指示部分主要由翻板箱和磁翻柱组成，翻板箱一般有铝合金或工程塑料防护罩，内部整齐排列着双色磁翻柱，磁翻柱内含有磁性材料，能在浮子磁场的作用下翻转。
特点：
就地显示的磁翻板液位计具有显示直观、醒目、视角宽等优点，其结构紧凑合理，安全可靠，无 “跑、冒、滴、漏” 现象，维护量小，且指示功能无须另外供电，即使电力供应发生故障，也不影响液位观测。
技术参数
型号
SHL1
测量范围
300---6000mm水（任选）
精度
±5mm ±10mm
防护等级
IP65 IP67
防爆等级
电远传本安型ExiaⅡCT6
电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
介质密度
≥450Kg/m³
界面测量
两种介质密度差≥150g/L
介质粘度
≤150CP
介质温度
就地型：-70～+400℃
远传型：-40～+200℃
远传高温型：200℃～400℃
环境温度
-40～+70℃
过程连接
侧装式法兰DN20、DN25
顶装式法兰DN100、DN150
工作压力
1.0 1.6 4.0 6.4 10.0 16.0Mpa
主体材质
201SS，304SS，316SS，316L，不锈钢衬PTFE
电气接口
M20×1.5，1/2”NPT，1/2”G
仪表类型
就地指示型：大型刻度条，双色显示，就地直读，翻柱直径8mm
远传变送型：大型刻度条，双色显示，就地直读，二线制24VDC供电，4-20mA标准电流信号输出
供电电源
二线制24VDC供电
磁翻板液位计就地指示安装与维护：
安装时，液位计必须垂直安装，且要避开或远离物料介质进出口处和强磁场。使用过程中，若出现翻柱指示混乱的情况，可用磁钢进行校正，还应根据介质情况，不定期清洗测量管，清除杂质，以保证指示的准确性。
