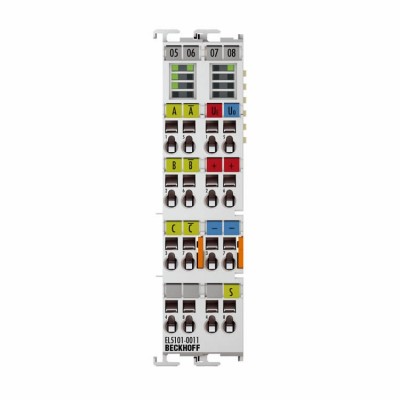

德国BECKHOFF EL5101端子模块

2025-06-06 15:15280询价

价格:¥0.00/件

品牌:BECKHOFF

标签: BECKHOFF EL5101 端子模块

发货:3天内

发送询价

产品特点:

保存、锁定、设置计数器

集成频率和周期测量

可选择用作 5 V 上/下计数器

微增量

通过分布式时钟同步读取位置值

上次注册的增量 Edge 上的时间戳

此外,EL5101 还能够以 100 ns 的分辨率测量周期或频率。EL5101 具有可选的插补微增量功能,可为动态轴提供更精确的轴位置。它还支持通过高精度 EtherCAT 分布式时钟 (DC) 同步读取编码器值以及 EtherCAT 系统中的其他输入数据。此外,还提供了上次注册的增量 Edge 的时间戳。使用编码器配置文件可以简单快速地链接运动控制应用的过程数据。

EL5101系列技术数据:

科技 增量编码器接口、差分 (RS422)、单端 (TTL)、计数器、脉冲发生器

通道数 1

编码器连接 1 x A、B、C:差分输入 (RS422):A、A̅ (inv)、B、B̅ (inv)、C、C̅ (inv)、单端连接 (TTL):A、B、C、计数器、脉冲发生器:A、B

其他输入 状态输入 5 V DC,栅极/锁存输入 24 V DC

编码器工作电压 5 V DC/最大 0.5 A (从 24 V DC 电源触点产生)

计数器 1 x 16/32 位可切换

限制频率 400 万次增量/秒(4 倍评估),对应于 1 MHz

正交解码器 4 重评估

分布式时钟 是的

额定电压 24 V 直流 (-15 %/+20 %)

分辨率 1/256 位微增量

电流消耗电源触点 类型。100 mA + 负载

电流消耗 E-bus 类型。130毫安
