价格:¥0.00/件
品牌:BECKHOFF
发货:3天内

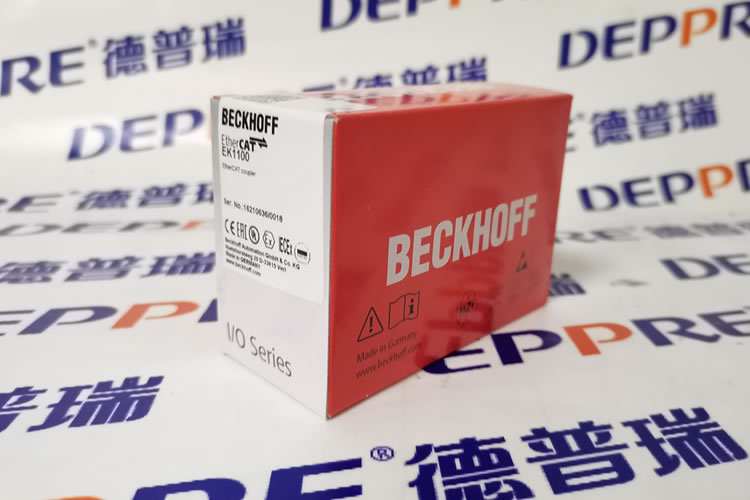

德国 BECKHOFF/倍福 耦合器EK1100
EK1100耦合器连接EtherCAT和EtherCAT终端(ELxxxx)。一个站点包括一个EK1100耦合器、任意数量的EtherCAT终端和一个总线终端。耦合器将通过的报文从以太网100base-TX转换为E-bus信号表示。
耦合器通过上层以太网接口连接到网络。较低的RJ45插座可用于连接同一串中的其他以太网设备。在EtherCAT网络中,EK1100耦合器可安装在以太网信号传输部分(100base-TX)中的任何位置,除非直接安装在交换机上。连接器EK9000和EK1000适合安装在开关处。
EtherCAT系统内的任务将EtherCAT终端(ELxxxx)耦合到100base-TX EtherCAT网络
数据传输介质以太网/EtherCAT电缆(*小Cat。5) ,屏蔽
站间距离*大100米(100base-TX)
EtherCAT终端数量高达65534
以太猫协议
延迟约1µs
数据传输速率100 Mbit/s
不需要配置
总线接口2 x RJ45
24 V直流电源(-15%/+20%)
来自US 70 mA+的电流消耗(∑E总线电流/4)
升负荷电流消耗
电源E-总线2000毫安
电源触点*大24 V直流电/*大10 A
电气隔离500 V(电源触点/电源电压/以太网)
工作/储存温度-25…+60°C/-40…+85°C
相对湿度95%,无冷凝
抗振动/冲击性能符合EN 60068-2-6/EN 60068-2-27
EMC抗扰度/发射符合EN 61000-6-2/EN 61000-6-4
保护。等级/安装位置IP 20/可变
认证/标志CE、UL、ATEX、IECEx
Ex标记II 3 G Ex nA IIC T4 Gc
Ex nA IIC T4气相色谱仪
Ex tc IIIC T135°C直流电
