专业高性能单相变频器

价格：￥585.00/个

类型：变频调速器

输入电压：220

起订：1个

供应：5000个

SD08-400D/S单相变频器使用说明

     上海任重仪表电器公司生产的RZSD系列变频单相电机调速控制器适用于TDY低速同步电机及其他高速单相电容运转或电容启动电机，对上述电机实现**高精度的无极调速与控制。

  一．TDY电机特点：运用谐波减速原理，直接获得低速同步大力矩输出，输出惯量小，可实现瞬停及任何惯性的正反转。在某些场合可替代直流／交流／调压／电磁／步进电机／伺服电机调速。

二．SD08-400D/S系列变频调速电源：该控制器和各型TDY低速永磁同步电机配合可用于需要调速大力矩，频繁起动，正反转控制，瞬停等场合的使用，该产品也可用于其它二相四线制(额定电压220V／50Hz功率小于100W-400W)电机及三相(额定电压220V／50Hz功率小于100W)电机。

三．变频器主要参数：

 输    入:  220V 50Hz

 输    出 : 单相220V 0-85HZHz  或:3相   三线或单相四线

 保    护:  对地保护 输出短路保护 120X80X45 0-90Hz

 主要功能:  面板操作; 频率显示,电位器调速、正反功能选择, 开关功能选择, 可带传感器,

            MCU控制，振动小力矩大

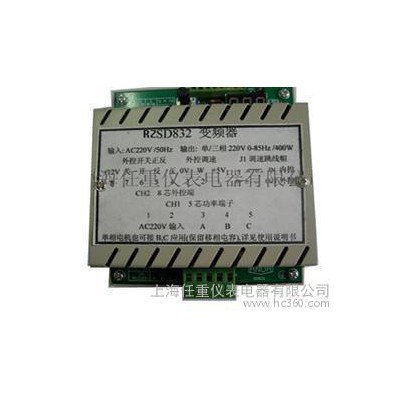

 外形尺寸:  RZSD-03 96X96X130或125X120X90 带显示、开关、正反，

注：a．变频输出功率Pmax=100W. 仅RZSD04另有更大功率规格。

  b．单相变频器只能匹配单相四线制220V电机(不再需要RC移相元件)；三相变频器只能匹配三相三线制220V电机．单相三相二者不能代用。

  c．RZSD02可供裸板或塑壳安装，调速电位器内置或外置(须用户声明)。SD03，04有96X96xl30塑壳面板安装；125Xl20X90铁壳机箱安装(控制端引出须声明)。

  d．若转向不符可对调相应电机线，严禁在变频器输出端接RC、开关或换向开关。

四．使用注意事项：

  根据速度力矩要求选择合适的电机机座号及额定转速，也可利用电机-对象之间实现一级增减速，如需速度更低-力矩更大，可配减速齿轮箔(同轴型，仅增加电机长度)。若在某些频率范围电机振动较大，系无法克服的电磁共振，应避开该范围或采用SD-04系列变频器。

  a．同等机座号下三相电机比单相电机力矩大且运行更平稳，建议优先采用三相电机。

  b．RZSD03,04机内面根后部设有状态选择开关：允许反转-出厂设聂ON(否则反转无效)； 允许关机-出厂设置ON(否则关机无效)：自动开机-来电自动运行，出厂设置ON； 手动开机-来电不自动运行．出厂设置0FF。自动开机和手动开机，互为相反，如ON，OFF或OFF，ON，不允许ON，ON或OFF，OFF。

  c．RZSD-03,04变频器的开／关，正／反状态采用了触发器控制,面板上均采用了轻触开关，下降沿(低电平)有效，和接近开关等传感器配合十分方便(本机能提供12V／50mA作为传感器电源)。如果用户需要在外部用开关控制，则需要对电路作部分更改，为了保证变频器正常 工作，本公司可根据用户的要求将相应的控制直接做至端子板上，不提倡用户自行更改。

  d．本变频器设有正程正常调速，逆程高速(≈85Hz不可调)功能(用户指定开通)。

  e．本机设有输出过载保护，一旦保护，需排除故障重新上电才能正常工作。

  f．本机也可带多台TDY电机同步运行(只要总功率不超过100W)。

  g．本机常规设置了软起动，除非用户特别指定要求改成瞬时动作。

  h．本公司有大量成功应用范例供参考，如用户有特殊的需求请垂询本公司。

  i．对于电器工程师提供CH1端口及面板K1-K4外接示意图共参考。
