价格：￥33000.00/台
品牌：同步天下
电源电压：220V
功耗：30W
起订：1台
供应：1000台
发货：10天内
| 电源电压 | 220V |
|---|---|
| 功耗 | 30W |
| 结构型式 | 台式 |
| 电源方式 | 电池 |
| 品牌 | 同步天下 |
| 型号 | SYN5606型时间继电器测试仪 |
| 加工定制 | 是 |

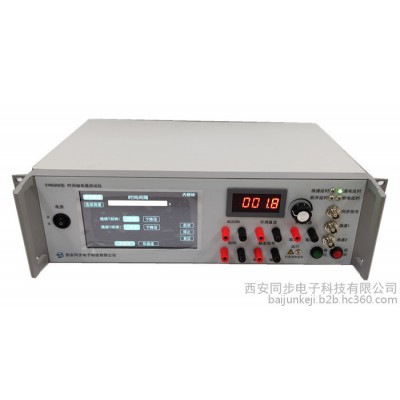

SYN5606型时间继电器测试仪
产品概述
SYN5606型时间继电器测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度多功能时间继电器测试设备，本产品是根据JJF 1282-2011《电子式时间继电器校准规范》及JJF 1400-2013《时间继电器测试仪校准规范》的要求制作的一款多功能，高可靠性，专用的精密时间测量仪器。采用高稳定度恒温晶振作为时间基准，使用7寸大液晶触摸屏，具有交直流电压输出，采用大规模集成电路FPGA技术，全数字控制，实现高精度时间间隔测试，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强。
产品功能
1) 内外频标相互切换；
2) 电子式时间继电器测试；
3) 通电/断电/接通/断开延时型电子式时间继电器测试；
4) 大触摸屏进行实时显示；
5) 直接输出交直流电压及交流电压控制端口；
6) 通过串口直接输出比对结果给计算机。
产品特点
a) 高度集成，精度高；
b) 稳定性好，性能可靠；
c) 液晶显示面板，简洁、直观。
典型应用
1) 各计量校准部门及科研院所等；
2) 本仪器可广泛地应用于各种时间继电器测试；
3) 单双通道时间间隔测量应用。
技术指标
| 输入信号 | 外参考 | 路数 | 1路 |
| 频率 | 10MHz | ||
| 波形 | 正弦 | ||
| 电平 | 5dBm~13dBm | ||
| 物理接口 | BNC | ||
| 时间继电器测量 | 适用范围 | 通电/断电/接通/断开 | |
| 测量范围 | 0.001s~9999.999s | ||
| 准确度 | ±（内外频标频率频差×T0±0.5ms） | ||
| 物理接口 | BNC | ||
| 时间间隔测量 | 通道数 | 单通道/双通道 | |
| 触发边沿 | 上升沿/下降沿 | ||
| 测量范围 | 30ns～99999.999 999 990s | ||
| 准确度 | ±（内外频标频率频差×T0±30ns） | ||
| 物理接口 | BNC | ||
| 输出信号 | 直流电压输出 | 0～400V可调 | 1路 |
| 交流电压输出 | 220V | 1路 | |
| 恒温晶振 | 频率 | 10MHz | |
| 开机特性 | ≤1E-8 | ||
| 日频率波动 | ≤5E-9 | ||
| 老化率 | ≤5E-10/日，≤5E-8/年 | ||
| 秒稳定度 | ≤3E-11/s | ||
| 频率复现性 | ≤1E-8 | ||
| 频率准确度 | ≤3E-8（出厂设置频率偏差） | ||
| 预热时间 | 30分钟 | ||
| RS232C串口 | 路数 | 1路 | |
| 电平 | RS232C | ||
| 串口格式 | 测量结果及设置状态 | ||
| 物理接口 | DB9 | ||
| 外部交流电源控制接口 | 路数 | 1路 | |
| 交流电压 | 10-250V | ||
| 外参考输入 | 10MHz | 路数 | 1路 |
| 电平 | 1dBm～15dBm | ||
| 环境特性 | 工作温度 | 0℃～＋50℃ | |
| 相对湿度 | ≤90%（40℃） | ||
| 存储温度 | -30℃～＋70℃ | ||
| 供电电源 | 交流 220V±10%， 50Hz±5%，功率小于30W | ||
| 机箱尺寸 | 3U，19″标准机箱（上机架）482mm（宽）x300（深）x150mm（高） 选件：专用铝合金仪器拉杆箱（配万向轮） | ||
| 选件 | 根据客户要求定做类似产品。 | ||
（选件：专用铝合金仪器拉杆箱（配万向轮））
