价格：￥172800.00/台
电压等级：10KV
电源相数：三相
起订：1台
供应：20台
发货：30天内
| 电压等级 | 10KV |
|---|---|
| 电源相数 | 三相 |
| 额定电压 | 220V |
| 功率范围 | 200KW~5000KW |
| 控制方式 | 电动 |
| 频率范围 | 50HZ~60HZ |
| 外壳 | 柜式 |
| 应用范围 | 高压 |
| 品牌 | 奥东电气 |
| 型号 | AD-BPF |
| 系列 | 3G3JV |
6KV变频器 提升机高压变频厂家 质量售后双重保障，变频器厂家奥东电气，高压变频器厂家，变频器质量好价格低，选变频器来奥东电气免费售后终身维护，AD-BPF智能高压变频调速器，以高速DSP为控制核心，采用空间电压矢量控制技术、功率单元串联多电平技术，属高一高电压电源型变频器，以高可靠性、易操作、高性能为设计目标，满足用户各类负载调速节能、改善生产工艺的迫切需要。奥东电气生产的6kV高压变频器系列有15个功率单元，每5个功率单元串联构成一相，10kVKV高压变频器系列有24个功率单元，每8个功率单元串联构成一相。高压变频调速系统的结构由移相变压器、功率单元和控制器组成。
切换柜/接线柜：根据需要选用，切换柜在系统故障情况下将电机切换至工频电网，执行旁路功能，接线柜接入变频器输入输出线，无工频切换功能。
变压器柜：装有移相整流变压器，为各个功率单元提供交流输入电压。
功率柜：装有模块化设计的多个功率单元级联式的逆变主回路，向电机提供变频调速之后的输出电压。
控制柜：装有主控部件，控制变频调速系统的工作并处理通过采集获得的数据，具备各类数据通信和DCS控制接口功能。
产品于2003年被列为重点新产品，高压提升机变频调速系统于2005年被列为火炬计划项目，获科技部中小企业技术创新基金项目资助。AD-BPF系列高压变频调速系统采用新型IGBT功率器件，全数字化微机控制，系统主要由移相变压器、功率单元和控制器等构成，具有以下特点：
1、安装、设定、调试简便；
2、空间电压矢量控制技术；
3、瞬时停电再启动功能；
4、载波移相控制技术；
5、“飞车启动”技术；
6、中性点漂移技术；
7、内置PID调节器；
8、自带冷却风机；
9、优异的性能/价格比；
10、控制电源掉电，可保持正常运行；
11、完善的变频器参数设定功能；
12、功率电路模块化设计，维护简单，互换性好；
13、英文操作界面，彩色液晶触摸屏操作；
14、内置PLC接口板，易于改变控制逻辑关系，适应多变的现场需要；
15、高压主回路与控制器光纤通讯，抗干扰性强，安全可靠；
16、完善的故障监测,jq的故障保护及准确的定位显示和报警；
17、输入功率因数高，电流谐波少，无须功率因数补偿、谐波抑制装置；
18、高-高电压源型变频器，直接6kV、10kV输入，直接6kV、10kV输出，不需要输出变压器或滤波器；
19、可接收和输出多路4～20mA工业标准信号；以便于用户DCS系统接口；
20、可采用MODBUS、PROFIBUS等通讯协议，可实现与上位机的通讯；
21、输出阶梯正弦PWM波形，无须输出滤波装置，对电缆、电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动；
1、发电行业 ：锅炉给水泵、送风机、引风机、凝结水泵、增压风机、循环水泵、灰浆泵、压缩机、吸尘风机
2、石油、石化、天然气：空气压缩机、引风机、管道泵、注水泵、给水泵、潜油泵、循环水泵、卤水泵、输油泵；
3、矿山 ：提升机、对旋风机、轴流风机、除垢泵、泥浆泵、渣浆泵、清水泵、进料泵、搅拌泵、除尘风机、排水泵、介质泵；
4、冶金行业：除尘风机、高炉鼓风机、引风机、压缩风机、送风机、给水泵、送水泵、除鳞泵、转炉、电炉、高炉、除垢泵、制氧压缩机、SO2风机、冲渣机、煤气压缩机；
5、水泥、建材：生料研磨引风机、水泥磨风机、分选器风机、压力送风机、窑炉引风机、窑炉供风机、尾排风机、高温风机、磨煤机、除尘风机、循环风机；
6、市政行业 ：加压泵、热水循环泵、污水泵、净水泵、供水泵、引风机、送风机；
7、轻工、化工 ：加压泵、压缩机、轴流泵、软水泵、送水泵、鼓风机、引风机；
8、其他 ：风泵试验台、风洞试验装置。
（技术、价格咨询热线：0710-3231378 13476391968 乔工）
AD-BPF系列变频器满足以下主要标准或者与这些标准规定有关的条文。本产品出厂时，所示标准版本均为有效。
GB/T 12668.4-2006 调速电气传动系统 第四部分：一般要求1kV以上但不超过35kV的交流调速电气传动系统额定值的规定
GB/T 1980-2005 标准频率 Standard frequency
GB/T 2423.10-2008 电工电子产品环境试验 第二部分：试验方法 试验Fc和导则：
振动（正弦）
GB/T 2900.1-2008 电工术语，基本术语 Electrical terms, basic terms
GB/T 2900.33-2004 电工术语，电力电子技术
GB 3797-2005 电控设备 第二部分：装有电子器件的电控设备
GB 3859.1-2013 半导体电力变流器 基本要求的规定
GB 3859.2-2013 半导体电力变流器 应用导则
GB 3859.3-2013 半导体电力变流器 变压器和电抗器
GB 4208-2008 外壳防护等级的分类 Enclosure class classification
GB/T 4588.1-1996 无金属化孔单、双面印制板分规范
GB/T 4588.2-1 有金属化孔单、双面印制板分规范
GB 10233-2005 电气传动控制设备基本试验方法
GB/T 15139-94 电工设备结构总技术条件
GB/T 13422-2013 半导体电力变流器电气试验方法
GB/T 14549-93 电能质量 公用电网谐波 Power quality Public harmonic
IEEE Std 519-1992 电力系统谐波控制 推荐实施
1、正常启
变频器按正常方式起动后，变频器开环运行于设定频率，或者闭环于被控量的期望值。
2、软启动
变频器启动后，变频器直接升速到系统提供的电网投切频率，并且经过确认需要向工频切换时，变频器开始检测工频电源与变频器输出的相位，系统发出切换命令。软切换装置在得到系统发出的切换指令后，捕捉到同相位时刻时，命令系统断开变频器输出接触器，接通工频接触器，两接触器之间是互锁的，但两者之间并没有人为的延时，得到的切换命令是同时的。整个切换过程扰动电流控制小于1.5倍额定电流。
3、“飞车启动”功能
在高压变频器的应用中，有许多场合都要用到“飞车启动”功能。“飞车启动”通俗讲，也就是转速跟踪。也就是说对旋转中的电机实施再启动。如下面几种场合就要用到此功能：
(1)转动惯量比较小的场合。典型负载如风机，它的机械转动惯性比较大，轻微的自然风就可能使其自然旋转，而对于无此功能的变频器，在投入运行时，可能会出现过流保护，必须等待电机完全静止后才能再启动，而这势必会耽误调试或生产时间。
(2) 对于一个风道采用两个风机引风的场合，在停止一台风机时，另一台也会拖动停止的风机旋转，要想停下势必要两台风机都停下，这样就比较麻烦。
(3) 对于一拖多的场合，当然这种场合可能较少，有时会用到变频转工频、工频转变频的场合，也需要检测转速，实施跟踪控制。
高压变频器的“飞车启动”是否成功关键是输出和转子速度（频率）相同的频率。而电机转子频率是随机的，为此必须进行电机转子转速的搜索，即“飞车启动”开始先搜索电机转子转速，搜索到电机转子转速后，变频器再按搜索到的转子转速来输出频率。这样，既不会出现过流也不会出现电容电压泵升过压的现象。

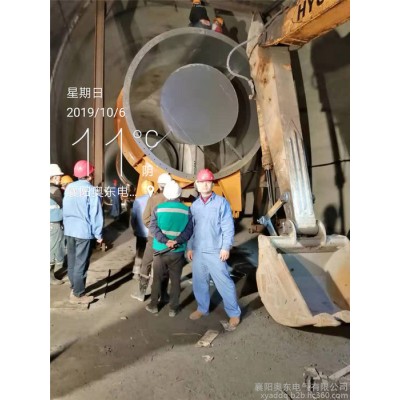

生产现场：（技术、价格咨询热线：0710-3231378 13476391968 乔工）
6KV选型规格与外形尺寸(不含切换柜/接线柜)
| 变频器型号 | 参考适配电机 功率 | 外形尺寸及重量Size and Weight | |||
| 宽度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量（kg） | ||
| AD-BPF-250 | 250 kW/6kV |
1700 |
1500 |
1900 | 1900 |
| AD-BPF-280 | 280 kW/6kV | 2000 | |||
| AD-BPF-315 | 315 kW/6kV | 2070 | |||
| AD-BPF-355 | 355 kW/6kV | 2150 | |||
| AD-BPF-400 | 400 kW/6kV | 2210 | |||
| AD-BPF-450 | 450 kW/6kV | 2320 | |||
| AD-BPF-500 | 500 kW/6kV | 2410 | |||
| AD-BPF-560 | 560 kW/6kV | 2480 | |||
| AD-BPF-630 | 630 kW/6kV |
2100 |
1700 |
2120 | 3120 |
| AD-BPF-710 | 710 kW/6kV | 3250 | |||
| AD-BPF-800 | 800 kW/6kV | 3400 | |||
| AD-BPF-1000 | 1000 kW/6kV | 3560 | |||
| AD-BPF-1120 | 1120 kW/6kV | 3700 | |||
| AD-BPF-1250 | 1250 kW/6kV |
3300 |
1700 |
2420 | 4900 |
| AD-BPF-1400 | 1400 kW/6kV | 5500 | |||
| AD-BPF-1600 | 1600 kW/6kV |
3600 |
1700 |
2420 | 6800 |
| AD-BPF-1800 | 1800 kW/6kV | 7200 | |||
| AD-BPF-2000 | 2000 kW/6kV | 8100 | |||
| AD-BPF-2250 | 2250 kW/6kV | 9000 | |||
| AD-BPF-2500 | 2500 kW/6kV | 9400 | |||
| AD-BPF-2800 | 2800 kW/6kV | 9900 | |||
| AD-BPF-3250 | 3250 kW/6kV | 4600 | 1700 | 2420 | 11500 |
| AD-BPF-4000 | 4000 kW/6kV | 5900 | 1700 | 2420 | 12800 |
| AD-BPF-4500 | 4500 kW/6kV | 6500 | 1700 | 2420 | 14000 |
| AD-BPF-5000 | 5000 kW/6kV |
6500 |
1700 |
2620 | 15500 |
| AD-BPF-5600 | 5600 kW/6kV | 16000 | |||
| AD-BPF-6300 | 6300 kW/6kV | 7100 | 1700 | 2620 | 17200 |
| AD-BPF-7100 | 7100 kW/6kV |
|
| 17800 | |
| 变频器型号 | 参考适配电机 功率 | 外形尺寸及重量Size and Weight | |||
| 宽度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量（kg） | ||
| AD-BPF-250 | 250 kW/10kV |
2000 |
1500 |
1900 | 2160 |
| AD-BPF-280 | 280 kW/10kV | 2200 | |||
| AD-BPF-315 | 315 kW/10kV | 2240 | |||
| AD-BPF-355 | 355 kW/10kV | 2350 | |||
| AD-BPF-400 | 400 kW/10kV | 2390 | |||
| AD-BPF-450 | 450 kW/10kV | 2490 | |||
| AD-BPF-500 | 500 kW/10kV | 2560 | |||
| AD-BPF-560 | 560 kW/10kV | 2610 | |||
| AD-BPF-630 | 630 kW/10kV | 2720 | |||
| AD-BPF-710 | 710 kW/10kV | 2790 | |||
| AD-BPF-800 | 800 kW/10kV | 2860 | |||
| AD-BPF-900 | 900 kW/10kV | 2910 | |||
| AD-BPF-1000 | 1000 kW/10kV | 3100 | |||
| AD-BPF-1120 | 1120 kW/10kV |
2800 |
1700 |
2120 | 4350 |
| AD-BPF-1250 | 1250 kW/10kV | 4430 | |||
| AD-BPF-1400 | 1400 kW/10kV | 4570 | |||
| AD-BPF-1600 | 1600 kW/10kV | 4700 | |||
| AD-BPF-1800 | 1800 kW/10kV | 4880 | |||
| AD-BPF-2000 | 2000 kW/10kV | 4950 | |||
| AD-BPF-2250 | 2250 kW/10kV |
4100 |
1700 |
2420 | 7900 |
| AD-BPF-2500 | 2500 kW/10kV | 11000 | |||
| AD-BPF-3250 | 3250 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4000 | 4000 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4500 | 4500 kW/10kV | 22500 | |||
| AD-BPF-5000 | 5000 kW/10kV | 6200 | 1700 | 2620 | 25000 |
| AD-BPF-5600 | 5600 kW/10kV | 27300 | |||
| AD-BPF-5900 | 5900 kW/10kV | 8100 | 1700 | 2620 | 28400 |
| AD-BPF-6800 | 6800 kW/10kV | 29800 | |||
| AD-BPF-8000 | 8000 kW/10kV | 8300 | 1700 | 2820 | 31200 |
| AD-BPF-9000 | 9000 kW/10kV | 33300 | |||
| AD-BPF-10000 | 10000kW/10kV |
9000 |
1700 |
2820 |
34500 |
| AD-BPF-11000 | 11000kW/10kV |
36700 | |||
| AD-BPF-12000 | 12000kW/10kV |
38300 | |||
◆ 已连接高压传动开关并在可操作状态。
◆ 整流变压器已安装，连线和准备运行状态。
◆ 电机已安装，连线和准备运行状态。
◆ 变压器、变频调速系统、电机的接线电缆已连接。
◆ 所有电缆的屏蔽层已连接。
◆ 电缆、变压器和电机的绝缘必须经过测试。且必须遵守说明手册，提交有一份正式的测试报告。
◆ 提供主电源电压。
◆ 传动负载(泵、风机等)处于运行就绪状态。
◆ 所有的辅助控制电缆已连接。
◆ 辅助电源开关已连接且在可操作状态。
◆ 控制电缆已连接。
◆ 提供辅助电源。
◆ 所有柜门在紧闭状态。
◆ 从襄阳奥东电气有限公司获得所有必须的指导文件图纸和资料。
4条安全须知
1、所有需停电进行维护的工作必须在主电源和辅助电源断开10分钟后进行。输入、输出隔离开关必须断开并且处于安全位置并采取可靠的接地措施，输入高压电源端必须接地。系统没有接地的情况下不要接触高压输入电路和电机。当关掉输入高压电源后，对变频调速系统，电机和电机电缆操作应该等各功率单元的直流电容放电完毕、放电指示灯点亮后进行。
2、一些负载可能提供给电机转轴一个机械转矩。如果这种负载能够带动电机旋转，在开始工作之前应该将电机与负载分离或采用机械堵转。
3、即使AD-BPF系列的高压电源和外部辅助电源都关闭了，在AD-BPF系列控制系统内部仍然可能有来自外部控制电路的高电压（如由于接线错误或其他原因从PT二次反送到一次）。在开始进行任何工作之前对所有的外部设备如辅助电源，加热器，冷却器，I/O接口，PT等做适当的测量。
4、维修完毕后，在做好了下面的检查后才能接通电源。
（1）主电源和电机连接好。
（2）辅助电源和控制电路连接好，恢复所有的控制压板。
（3）没有工具和异物留在柜体里。
（4）所有的柜体门包括防护隔离门和主回路的柜门全部关闭。
维护计划
用户进行正确的使用维护和保养是保证设备长期稳定运行的必要条件,用户的维护保养需要有计划地进行日常预防性维护保养。除系统紧急维护外，应进行预防性的维护，包括每周、每月、每季度、每年的检查和维护。变频器厂家奥东电气，高压变频器厂家，变频器质量好价格低，选变频器来奥东电气免费售后终身维护，6KV变频器 提升机高压变频厂家 质量售后双重保障
