价格：￥172660.00/台
电压等级：10KV
电源相数：三相
起订：1台
供应：20台
| 电压等级 | 10KV |
|---|---|
| 电源相数 | 三相 |
| 额定电压 | 220V |
| 功率范围 | 200KW~5000KW |
| 控制方式 | 电动 |
| 频率范围 | 50HZ~60HZ |
| 外壳 | 柜式 |
| 应用范围 | 高压 |
| 品牌 | 奥东电气 |
| 型号 | AD-BPF |
| 系列 | 3G3JV |
变频器厂家 提升机高压变频 超高性价比 买到即赚到，高压变频软启动柜、高压固态软启动柜，高压固态软启动器，动态补偿柜，无功补偿装置，水阻柜，高压一体式软启动柜等生产厂家奥东电气，可提供代加工，加盟代理，售后维护，欢迎您来奥东电气，真诚为您服务。
??高压变频器配套风机的实际应用案例，高压变频器和风机配套主要是调节风门的大小来达到节能降耗的目的，以下为奥东电气配套3.4M直径的轴流风机，在遂道里的应用案例，具体内容如下：
??项目简介：
??某大型风机制造厂家，标准主要起草单位，承接国有企业某大型铁路隧道工程通风项目，供应一整套3.4M直径轴流风机，解决隧道施工中的通风问题。项目需要配套2台高压开关柜，2套高压变频装置，电机实际功率为10KV 315KW，项目概况：海拔高低：≤1500，隧道内湿度大，灰尘大，项目正在进行施工中。
??结合客户项目现场高海拔、湿度大、灰尘大等情况，
??方案建议：
??高压变频器按照10KV 400KW选型，采用三防功能（防潮、防尘、防腐），关键器件采用进口品牌，如IGBT、整流桥、电容器、PLC等等。
??配套设备方案：
??配套的高压开关柜按照KYN28选型，高压真空断路器选用施耐德宝光、电机保护采用许继。
??加班加点赶进度：
??由于业主施工过程中急需通风，所以货期要求特别急，本着为客户解决问题，急客户之所急的宗旨，高压变频器和高压开关柜在到货后又恰逢国庆长假，我司安排售后工程师放弃休息，加班加点配合客户通电调试，一次性投运成功，顺利完成隧道工程通风项目，受到业主和客户的一致好评。
??高压变频器工作原理：
??采用多脉冲移相整流技术，有效地降低了电源侧电流谐波含量，符合IEEE 519-1992标准，采用单元串联多电平技术，无需输出滤波器，输出电压波形近似正弦波，满足远距离恶劣场合情况下的电机驱动先进的控制功能增强了装置对恶劣电网的适应性；
??高压变频软启动柜生产厂家介绍：
??奥东电气厂家供应具有调速功能，具有软起动功能的高压变频器，同时还负责设备的检修，维修，生产售后团队为您提供完善的服务，那么高压变频器容易出现哪些故障呢？变频器生产厂家总结多年的生产，售后服务经验，与大家一起分享，变频器常见的故障有：过流、过压、欠压、过热、输出不平衡、过载、开关电源损坏、SC故障报警，GF接地故障、限流运行等，那么奥东电气如何为高压变频器进行给点，又如何生产出一台更好的高压变频器呢？详见变频器厂家介绍。
??变频器的主要结构介绍
??1．变频器拓扑结构
??高压变频调速系统采用直接“高-高”变换形式，为单元串联多电平拓扑结构，主体结构由多组功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，输入谐波畸变小于3%，直接满足IEEE519-1992的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，输出电压谐波畸变小于2%，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器**可以使用普通的异步电机，变频装置（6/10）kV输出，每个系统共有5/24）个功率单元，每（5/8）个功率单元串连构成一相，其系统结构如下图：

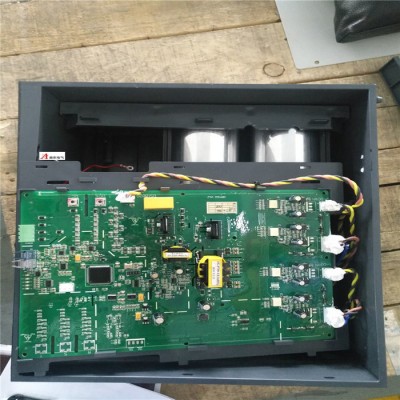

??4.1功率单元
??每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘，二次绕组采用星形折边接法，实现多重化，以达到降低输入谐波电流的目的。每个功率单元结构上完全一致，可以互换。
??系统为基本的单相逆变电路，整流侧为二极管三相桥， IGBT逆变桥的控制方式为PWM控制，并且有自动单元旁路功能。
??单元旁路功能：当某个功率模块发生故障时，自动进行旁路，变频装置不停机。确保维持生产要求，大大提高系统运行的可靠性。
??4.2功率柜
??柜内主要对功率单元进行组合，通过每个单元的U、V输出端子相互串接而成星型接法给电机供电，通过对每个单元的PWM波形进行重组，得到非常好的PWM波形，dv/dt小，可减少对电缆和电机的绝缘损坏，输出无须增加输出滤波器**可满足输出电机电缆的长度很长，电机不需要降额使用。
??4.3变压器柜
??主要包括为功率单元供电的移相变压器，输入侧的电压、电流检测器件，以及温度检测器件温控器。
??4.4 冷却风机
??变频器功率柜顶部和变压器柜顶部所配冷却风机，在变频器运行后自动运行。风机大小和个数根据功率大小进行配置，采用**离心冷却风机。
??4.5控制柜
??控制器采用DSP+FPGA芯片，设计的算法能保证电机达到的运行性能。彩色嵌入式人机界面提供友好的全中文监控和操作界面，同时可以实现远程监控和网络化控制。控制器包括一台内置的PLC，用于柜体内开关信号的逻辑处理，以及与现场各种操作信号和状态信号(包括DCS/RS485/ Modbus /Profibus)的协调，并且可以根据用户的需要扩展控制开关量。控制器与功率单元之间采用光纤通讯技术，低压部分和高压部分完全可靠隔离，系统应具有极高的安全性，同时具有很好的抗电磁干扰性能。
??变频器技术特点：
??1、AD-BPF系列高压变频器采用“单元串联多电平”的拓扑结构，具有输入输出谐波小，输出波形好；
??2、“高-高”直接输入输出方式，直接高压输出，不需升压变压器；
??3、控制采用无速度传感器矢量控制，控制系统采用32位浮点运算DSP芯片，运算速度更快；
??4、变频器功率单元和主控系统通讯采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好；
??5、瞬时停电再起功能，在35%的电压下降情况下变频器能继续运行而不跳闸；
??6、独有的快速功率单元旁路技术，功率单元出现故障时仍可以继续运行而不跳机；
??7、变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt的影响。
??新疆进口高压变频器有几部份组成
