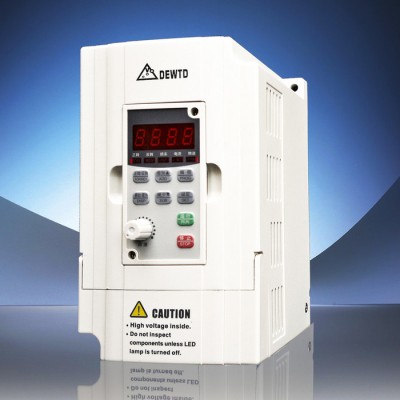

价格：￥790.00/台
电源相数：三相
额定电流：5.0A
起订：1台
供应：10000台
| 电源相数 | 三相 |
|---|---|
| 额定电流 | 5.0A |
| 额定电压 | 380V |
| 额定容量 | 4.0KVA |
| 供电电压 | 低压 |
| 控制方式 | V/F |
| 滤波器 | 不带滤波器 |
| 适用电机功率 | 2.2KW |
| 外形尺寸 | 89×149×110 |
| 营销方式 | ** |
| 输出电压调节方式 | PAM控制 |
| 外型 | 塑壳 |
| 品牌 | 上海台达 |
| 加工定制 | 否 |
| 系列 | VFG-M系列 |
| 直流电源性质 | 电流型 |
产品特色
● 结构紧凑，体积小巧
● 面板附频率调节按钮
● 标准配备RS485通信口
● 内置能耗制动晶体管
● PID闭环控制
● 简易PLC
● 可16kHz静音运行
● 丰富接口
● 经济采购和使用成本
产品型号说明
产品应用范围
各类风机水泵设备，输送机与搬运机械、木工机械，各种机床和加工设备。如：慢走丝机、仪表车、异型材挤注机、覆膜机、造纸和纺织机械等。
产品技术规范
| 项目名称 | VFG-M系列 | |
| 控制方式 | V/F曲线控制 | |
| 输入电源 | 380V电源：380±15% 220V电源：220±15% | |
| 四位数码显示 及状态指示灯 | 显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等。 | |
| 通信控制 | RS-485 | |
| 操作温度 | -10～40℃ | |
| 湿 度 | 0～95%相对湿度（不结露） | |
| 振 动 | 0.5G以下 | |
| 频
率
控
制 | 范围 | 0.10～400.00Hz |
| 精度 | 数字式：0.01%（-10～40℃）；模拟式：0.1% （25±10℃） | |
| 设定解析度 | 数字式：0.01Hz；模拟式：上限操作频率的1% | |
| 输出解析度 | 0.01Hz | |
| 键盘设定方式 | 可直接以 | |
| 模拟设定方式 | 外部电压0～5V，0～10V，4～20mA，0～20mA。 | |
| 其它功能 | 频率下限 、启动频率、停车频率三个跳跃频率可分别设定 | |
| 一
般
控
制
| 加减速控制 | 4段加减速时间（0.1～6500秒）任意选择 |
| V/F曲线 | 可任意设定V/F曲线 | |
| 转矩控制 | 可设定转矩提升，最大10.0% ，启动转矩在1.0Hz时可达150% | |
| 多功能输入端 | 6路可编程输入，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、计数器、外部急停等功能。 | |
| 多功能输出端 | 1路可编程输出；实现运转中、零速、计数器、外部异常、程序运行等指示及报警。 | |
| 其它功能 | 自动稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、频率跟踪、PLC程序控制、横动控制、牵伸控制、自动节能运行、载波可调（上限达20KHz）等。 | |
| 保
护
功
能 | 过载保护 | 电子电驿保护马达驱动器（恒转矩150%/1分钟，风机类120%/1分钟）。 |
| FUSE保护 | FUSE熔断，马达停止 | |
| 过电压 | 220V级：直流电压＞390V 380V级：直流电压＞800V | |
| 低电压 | 220V级：直流电压＜200V 380V级：直流电压＜400V | |
| 瞬停再起动 | 瞬停后可以频率跟踪方式再起动 | |
| 失速防止 | 加/减速运转中失速防止 | |
| 输出端短路 | 电子线路保护 | |
| 其它功能 | 散热片过热保护、反转限制、开机后直接起动、故障复位、参数锁定等。 | |
设定
基本配线图
产品标准规格及尺寸
变频器存储及安装注意事项
安装
环境温度-5℃～40℃，避免高温多湿，湿度小于90％（不结露）。
防止电磁干扰，远离干扰源。
防止水滴，蒸汽，粉尘，棉絮，金属细粉的侵入，防止油，盐，及腐蚀性气体的侵入。禁止安装在含有易燃性，液体和固体环境。
输出侧请勿安装空开、接触器及有关电容或压敏电阻等器件，否则会造成变频器故障，跳保护或元器件损坏。
变频器须使用独立电源，避免与电焊机等共用同一电源，否则会引起变频器保护或损坏。
为了冷却及维护方便，须将变频器垂直安装，周围留有足够的空间，保证空气流通顺畅。
安装壁面应使用铁板等不燃性材料，须避免振动而引起变频器损坏。
多台变频器安装于同一柜子里，采用上下安装时，注意间距的同时，须在中间加导流隔板。
储存
储存环境温度-20℃到+65℃范围内；
储存环境相对湿度在0%到95%范围内（无结露）无尘垢，干燥的位置；
储存环境中不含腐蚀性气、液体，放置在架子上更好，并适当包装存放；
变频器长时间存放会导致电解电容劣化，如需长期存放，须保证在1年内通电一次，通电时间至少5小时以上，输入时电压必须用调压器缓缓升高至额定电压值。
售后说明
（一）保修期限为自购买之日起的18个月内。
（二）保修范围
1.变频器本体。
2.保修期内，因本公司责任而产生的故障或损坏由本公司免费维修或更换。
（1）购买后6个月无偿包换；
（2）购买后18个月内无偿包修。
3.保修期内，由以下情况导致的机器故障或损坏，本公司将收取一定的维修费。
（1）不按说明书操作或未经允许自行修理及改造所引起的机器故障；
（2）超出标准规范的要求使用而造成的故障或损坏；
（3）购买后摔损或放置不当（如进水等）等造成的损坏；
（4）因地震、火灾，雷击，异常电压或其他人力不可抗拒力量造成的机器损坏。
