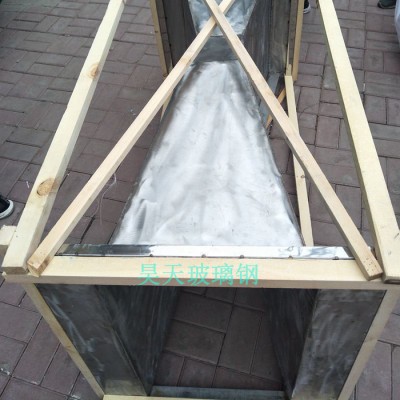

超声波明渠流量计 巴氏明渠流量计 等腰梯形明渠流量计图1

超声波明渠流量计 巴氏明渠流量计 等腰梯形明渠流量计

2021-12-23 14:227570询价

价格:¥80.00/个

材质:玻璃钢

产地:河北

起订:10个

供应:1000000000个

发货:3天内

发送询价
材质 玻璃钢
产地 河北
等级 优级品
加工精度 精加工
类型 标准料
适用环境 耐热
用途 排水
种类 玻璃钢
是否进口
应用场所 排水系统
分类 排水系统
品牌 冀安德
型号 12号

测控准确+超声波明渠流量计 巴氏明渠流量计 等腰梯形明渠流量计


测量范围10升/秒~10立方米/秒(由配用巴歇尔槽的规格决定)巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反,同时,由于量水槽内流速较大,喉道中水面的波动也很大,直接在槽中测定水位有困难。因此,在槽壁设置后观测井,安量测水尺。井底比槽槛要低20-25cm,测井与量水槽可用平置的金属管或混凝土管连接,管子的中心线应高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A处,下游水尺位于喉道末端以上5cm的槽壁处,上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。

巴歇尔槽形状复杂,比堰的价格高,而且为了提高精度要求量水槽的各部分尺寸准确。水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小,所以被用来测量农业用水、工业用水等其它液体的流量。

巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反。同时,由于量水槽内流速较大,喉道中水面的波动也很大,直接在槽中测定水位有困难。因此,在槽壁设置后观测井,安量测水尺。井底比槽槛要低20-25cm,测井与量水槽可用平置的金属管或混凝土管连接,管子的中心线应高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A处,下游水尺位于喉道末端以上5cm的槽壁处。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。
