蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装图1

蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装

2021-12-23 14:078750询价

价格:¥2759.00/台

品牌:厦门精川

测量范围:0-100000m3/h

产地:福建厦门

起订:1800台

供应:3600台

发送询价
测量范围 0-100000m3/h
产地 福建厦门
工作温度 330
工作压力 1.6MPa
公称通径 15-300mm
精度等级 1.5
类型 涡街流量计,流体振荡式流量计
适用介质 蒸汽,液体,水,气体,空气,低腐蚀性气体,氮气,柴油
品牌 厦门精川
型号 JCVF
加工定制

一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装简介:

JCVF型锅炉蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理:

电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式

:f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装特点与用途:
·无可动部件,长期稳定,结构简单便于安装和维护;
·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
·由软件对仪表系数非线性进行修正,提高测量精度;
·压力损失小,量程范围宽;
·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;

厦门精川蒸汽流量计安装产品安装:

涡街流量计安装

安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。

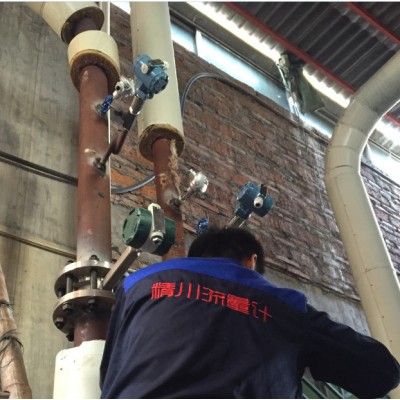

厦门精川蒸汽流量计在电镀厂测量蒸汽现场:

涡街流量计厂家

厦门精川电镀厂低压蒸汽流量计测量压缩空气现场:

涡街压缩空气流量计

低压蒸汽流量计性能特点其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。
涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较、理想的测量仪器。

电镀厂蒸汽流量计在生产生存的各个场景中使用普遍,它主如果用于工业管道中流动物体的流量丈量,这是因为蒸汽涡街流量计特色。它的特色便是是压力丧失小,量程局限大,并且在实践在丈量工况体积流量时简直不受流体密度、压力、温度、粘度等参数的影响。无可动机器整机,是以可靠性高,保护量小。仪表参数能长时间稳固。

一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装简介:

JCVF型锅炉蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理:

电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式

:f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计安装特点与用途:
·无可动部件,长期稳定,结构简单便于安装和维护;
·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
·由软件对仪表系数非线性进行修正,提高测量精度;
·压力损失小,量程范围宽;
·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;

厦门精川蒸汽流量计安装产品安装:

涡街流量计安装

安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
厦门精川蒸汽流量计在电镀厂测量蒸汽现场:

涡街流量计厂家

厦门精川电镀厂低压蒸汽流量计测量压缩空气现场:

涡街压缩空气流量计
