价格：￥2471.00/台
品牌：厦门精川
测量范围：0-100000m3/h
产地：福建厦门
起订：1800台
供应：3600台
| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 福建厦门 |
| 工作温度 | 330 |
| 工作压力 | 1.6MPa |
| 公称通径 | 15-300mm |
| 精度等级 | 1.5 |
| 类型 | 涡街流量计,流体振荡式流量计 |
| 适用介质 | 蒸汽,液体,水,气体,空气,低腐蚀性气体,氮气,柴油 |
| 品牌 | 厦门精川 |
| 型号 | JCVF |
| 加工定制 | 是 |
食品厂蒸汽涡街流量计一般由法兰，紧固螺栓、标题、螺旋发声体、检测探头、表杆、锁紧螺母和放大器壳体组成，有基本型、压差型、温差补偿一体型三种测量形式。其连接表头和传感器的圆形立柱比较长，那是为了有效隔离表头和测量介质，避免表头受高温介质影响导致烧坏或者读数不准确。
DN100蒸汽流量计主要特点：
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．应用范围广，蒸汽（饱和蒸蒸汽），气体（空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气）、蒸汽、液体和水等）、液体（水、高温水、油、食品液、化学液等）、液体，气体的流量均可测量。
一、蒸汽涡街流量计 食品厂蒸汽涡街流量计 蒸汽涡街流量计原理简介：
JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、厦门精川JCVF涡街流量计工作原理：
食品厂蒸汽涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式
：f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、厦门精川蒸汽涡街流量计 食品厂蒸汽涡街流量计 蒸汽涡街流量计原理特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；
厦门精川蒸汽涡街流量计原理产品安装:
安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。

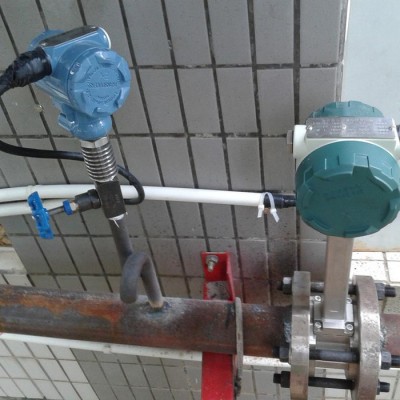

厦门精川蒸汽涡街流量计在食品厂测量蒸汽现场:
厦门精川食品厂DN100蒸汽流量计测量压缩空气现场:
