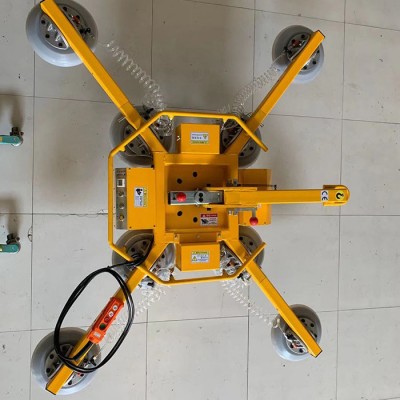

卡博恩电动玻璃吸盘 真空吸盘  翻转90°玻璃吸吊机图1

卡博恩电动玻璃吸盘 真空吸盘 翻转90°玻璃吸吊机

2021-11-25 17:449630询价

价格:¥8000.00/台

功率:1.5kw

加工尺寸:1700*650*1200

起订:1台

供应:60台

发货:3天内

发送询价
功率 1.5kw
加工尺寸 1700*650*1200
进料速度 0-1000m/min
外形尺寸 2600*750*1500mm
种类 玻璃吸盘
重量 380Kg
钻孔直径 400mm
加工厚度范围 50mm
品牌 卡博恩
型号 电动玻璃吸盘
加工定制
玻璃回转直径 90mm
生产线类型 玻璃搬运安装

电动玻璃吸盘

吸盘架两端可伸缩,适用于尺寸变化较大的场合

进口无油真空泵、阀      、      、快速、省力

蓄能器和压力检测确保

吸盘位置可调、可手动关闭

应用领域:钢板搬运、铝板搬运、塑料板材、玻璃搬运、石材搬运、建材搬运等

电动玻璃吸盘在使用过程中需要起重设备配合,简单的挂钩连接即可使用,无需外接电源。 当载荷在90度垂直或水平状态下,标配自动锁定角度功能。 按钮控制吸放      可靠,蓄能保压真空系统,      性更高,可连续360旋转;手动旋动功能,吸盘位置可调; 延长杆可装卸特点,更好适应各种负载的大小和形状,应用与玻璃生产加工、玻璃幕墙等

1、玻璃吸吊机真空提升机的启动

打开控制箱上的电源开关,真空启动,先将蓄能器内的空气抽空,以保证足够的真空,在压力低于 50%时,声光报警灯会报警,直至达到所需的真空压力。当压力达到设定压力时,真空泵会自动停止运行,以保存电力。此时真空吸吊机处于**绪状态。

2、玻璃吸吊机定位

控制起重设备运动,使吸吊机吸盘贴近玻璃表面,此时吸吊机的吸盘与玻璃表面充分贴合密封;

3、玻璃吸附

推动操作手柄上的手动手滑阀,此时吸盘与真空系统接通,吸吊机自动吸附玻璃,真空压力表内会显示此时的真空度(压力),当压力表显示达到 55%真空度(-0.55kg/f)时,表示可以进行搬运,此过程大约需要 2-3 秒左右;

4、玻璃翻转:

拉出锁定轴销,用力推动吸盘架,使其带动工件往上翻转,直到约 90 度位置时,轴销自动锁定吸盘架,此时即实现了工件的 90 度垂直翻转。

5、玻璃提升/放料搬运:

控制电葫芦将板材搬运到放料位置;

6、玻璃释放:

向后拉回操作手柄上的手动滑阀,使各吸盘与大气相通,则吸盘与玻璃表面间真空压力消失,玻璃与吸盘分离。

7、重复操作:

操控起重设备运动到下一待搬运板材处,重复步骤 2 即可。

型号       承重

XR-G400    400kg

XR-G600    600kg

XR-G800    800kg

XR-G1000  1000kg
