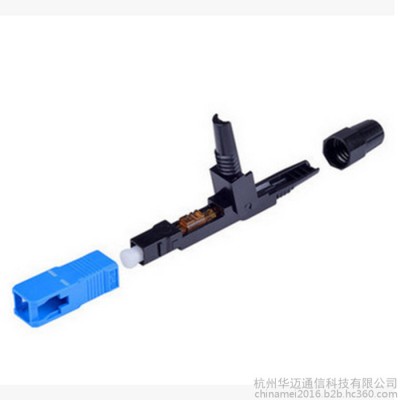

SC热熔快速接连接器 光纤连接器快速连接头图1

SC热熔快速接连接器 光纤连接器快速连接头

2021-11-22 18:178710询价

价格:¥4.80/个

接口:SC/PC SC/APC

种类:其他

起订:1个

供应:10000个

发货:10天内

发送询价
接口 SC/PC SC/APC
种类 其他
主要适用范围 通信FTTH
品牌 华迈
型号 HM-SC

光纤快速连接器原理结构a)干式结构 这种结构非常简单,优势在于实现较为容易造价低廉,但劣势很多:对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格;否则任何一处与产品不匹配都将引起参数的波动;另外,由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差,对操作者熟练要求很高。产品结构原理如下

该类产品结构可以应用于临时光纤链路抢修,但不适宜用于FTTH 接入链路规模使用。 b)预埋纤结构 预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内,并将顶端进行了研磨,操作者在现场只需要将另一端切割好光纤后插入即可;由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液,不过分依赖光纤端面切割的平整度,大大降低了对操作者熟练程度的要求;由于接头的端面采用的是预先研磨的工艺,因此回波损耗指标好;产品结构原理如下 该产品结构可以实现更好的插入损耗(0.5dB 以下)和回波损耗(45dB 以上)指标,可靠性与稳定性比较高,因此适宜于FTTH 接入链路室内节点使用。

皮线光缆快速连接器

用途

光纤通信系统

光纤到户

局域网

特点

与传统热熔头比较

低设备成本和使用成本

安装速度快

高可靠性和稳定性

与其他现场快速连接器比较

本产品为预埋式光纤,工厂研磨保证了可控的陶瓷端面、曲率半径、顶点偏移、光纤突起高度以及陶瓷端面抛光质量

使用高同心度的陶瓷插芯的预埋光纤保证了低插损和高回损的光学性能

高精度的V型槽滑动锁紧机构使现场切割好的光纤与固定在V型槽芯中心的纤芯**的结合

与光纤相匹配的折射率匹配膏能保证快速连接器的高稳定和高性能

裸纤、涂覆层、尾纤、皮缆四重压紧,满足使用要求

专用组装夹具,使操作简单快捷

性能指标

适用光缆   3.1*2.0皮线光缆  各种规格跳线

接头类型   SC/PC   SC/APC

光纤直径   125um

光纤模式   sm

插入损耗   〈0.5dB

回波损耗    〉40dB

抗拉强度    〉20N
