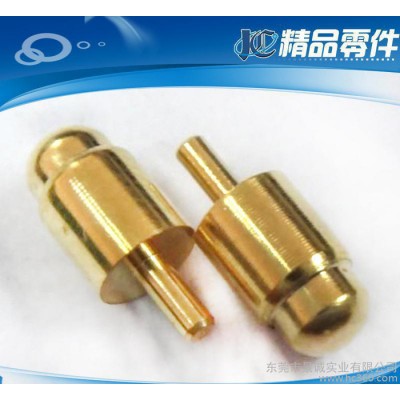

定制 弹簧顶针系列pogo pin电脑连接器顶针 弹簧铜pin针连接器

价格：￥0.16/PCS

品牌：景诚实业

加工定制：是

规格尺寸：0.5~15（mm）

起订：1PCS

供应：99973200PCS

Pin针产品性能

一、要求

1．外形尺寸

外形尺寸必须符合产品图面要求。

2．材料和电镀

Body为黄铜合金，镀镍50U”镀金1-3 U”。

Plunger为黄铜合金，镀镍50U”镀金1-3 U”。

Spring为不锈钢电镀金。

二、参数

1．持续工作电流：1.5A

2．工作电压：低于12V＠25℃

3．使用寿命：10000次

4．工作温度计：-25℃ -75℃ 90% R.H.Max

5．储存温度：-40℃-85℃  90% R.H.Max

三、电性能

1．接触阻抗  在工作点接触阻<25mohm Initial

2．绝缘阻抗  带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟绝缘阻抗>100MΩ

3．耐电压    500AC 1分钟 漏电流0.3MA

四、机械性能

1．正向力    工作点大于60gf

2．保持力    1kg/pin

3．耐久性    10000次弹簧力保持在范围内

4．耐振性    15分钟10～500HZ振动频率，1.2mm振幅，不超过

1u sec.掉电，接触阻抗<100mohm.

五、环境性能

１．热冲击      -40℃30Min.85℃/30Min.100个循环, 接触阻抗<100mohm  无外观损伤.

２．耐湿性      90～95%R.H,60℃,500hours一小时后测量绝缘

>100Mohm,接触阻抗<100mohm,无外观损伤

3．盐雾试验    5%盐溶液24小时无锈蚀。

4．可焊性试验  230±5℃±1Seconds湿焊覆盖率95%以上。
