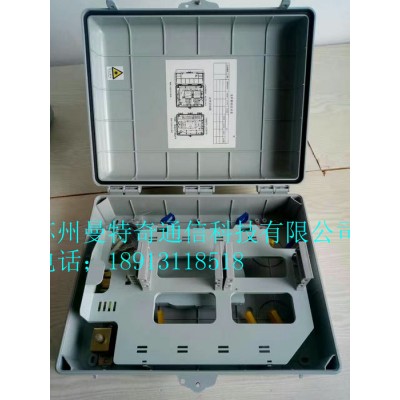

专业生产32芯分落 48芯分纤箱 防水塑料接线盒 定制光纤连接器图1

专业生产32芯分落 48芯分纤箱 防水塑料接线盒 定制光纤连接器

2021-11-22 17:1410450询价

价格:¥50.00/只

品牌:网络机柜

插入损耗:0.2(dB)

回波损耗:PC≥40dB UPC≥50dB APC≥60dB(dB)

起订:10只

发送询价
插入损耗 0.2(dB)
回波损耗 PC≥40dB UPC≥50dB APC≥60dB(dB)
插拔次数 >1000次
尺寸 420*320*133(mm)
32芯 420*320*133
品牌 曼特奇
型号 mtq-fqx32

一、概念

光纤配线箱FTTH光网络中的客户端配线设备,主要用于光传输终端的成端熔接、分光、配线输出等功能,能有效的对光缆进行终接、保护及管理,为光网络传输过程中的必要设备。

二、产品特点

2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型,有塑料中的合金钢美称,产品外形线条流畅,抗冲击能力强,防护能力可达IP55级。

2,2本产品为多用途配线设备,既能当光分线箱使用也能当光分器箱使用,操作方便灵活。

2.3采用独特的防盗锁设计,箱体开闭灵活,防护性能良好。

2.4采用独特的活动铰链结构,施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。

2.5采用翻板式结构,能高密度的配置端口和分光设施。

三、使用方式

3.1分线箱式使用:当不用分光方式工作时,采用24只SC型适配器作为连接器使用,输入输出光缆每边成端24个SC插头完成光路连通盒分配工作。

3.2光分路器箱使用方式一:当需要使用盒式光分路器盒时,科将1分16或1分32的盒时光分器置放于盒底的盘纤系统中固定,即可作为光分路箱使用。

3.3光分路器箱使用方式二:当需要使用插片式光分路器时,可将1分8的插片式光分路器1个或2个插入翻版正面的卡盒中固定,既可作为光分路器箱使用。

1个或2个插入翻版正面的卡盒中固定,既可作为光分路器箱使用。

3.4光分路器箱使用方式三:当同时需要使用盒式、插片式光分路器时,可将盒式光分器置放在下层而将插片式光分路器置放于上层使用。

四、安装和使用

4.1安装方法:将箱体打开,取下箱盖,从附件包中去出塑料膨胀钉3套,在指定位置打好墙孔,放入螺栓,从底盒正面用3个螺钉拧紧即可。

4.2布放光缆:

a尾纤于室外光缆开剥50mm左右后热熔接;

b将热熔接后的热熔管放置在翻版反面熔接卡槽上;

c将室外光缆钢芯线固定在盒底加强芯固定位上,将防水锁头锁紧;

d将适配器放置子中间翻版适配器卡位上尾纤熔接室外光缆后,插头卡在适配器内;

e用户皮线光缆采用快速连接器链接时,拉出皮线光缆黑色进缆堵头,把皮线光缆穿入箱体,箱内皮线光缆预留一定的长度盘在盒底盘纤挂耳内,装上快速连接接头即可。

f未布缆的进缆孔用光缆堵头封住,防止灰尘进入盒体。

五、环境条件:

1、工作温度:—40°~+60°C;

2、相对湿度:93%(at+40°C);

3、大气压力:62kpa~101kpa(近似海拔0~5000米)

4、插入损耗:≤ 0.2dB;

5、回拨损耗:≥ 50dB;

6、插拔耐久性能:>1000次

7、绝缘电阻:≥1000MΩ/500v(DC)

8、耐压:>3000v(DC)/1min不击穿,无飞弧。u=2047438233,2696707779&fm

MTQ2MDU4OTE1MDk4MC03MTU3MDY0OT

mmexport1490231556195

2016073017152514384

2016073016340997617

mmexport1487680223157_副本
