DeviceNet总线通讯连接器接头电缆1P*AWG22+1P*AWG24细缆 CANOPEN图1

DeviceNet总线通讯连接器接头电缆1P*AWG22+1P*AWG24细缆 CANOPEN

2021-11-22 16:119730询价

价格:¥25.00/米

芯数:5芯 2芯信号+2芯动力+1芯排流

护套材质:PVC 紫色护套

供应:50000米

发货:1天内

发送询价
芯数 5芯 2芯信号+2芯动力+1芯排流
护套材质 PVC 紫色护套
线芯材质 镀锡铜线
适用行业 限位开关,光电开关,变频驱动器,岛阀,马达启动器,
品牌 其他
型号 devicenet 1x2xAWG24 + 1x2xAWG22
加工定制
质量认证 其他

1:DVN18   (THICK CABLE) (粗缆)DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG  Trunk Line 干线

2:DVN24   (THIN CABLE)  (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG    Dropping Line 支线

3:DVN18SF (THICK CABLE) (粗缆)DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG  Trunk Line 干线   4:DVN24SF (THIN CABLE)  (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG    Dropping Line 支线  DeviceNet总线通讯连接器接头电缆1P*AWG22+1P*AWG24细缆 CANOPEN
主要应用于 DeviceNet系统用于连接工业设备(如:限位开关,光电开关,变频驱动器,电机启动器,阀岛和 PLC等),是建立在已经广泛认可的CAN技术基础上。 DeviceNet Dropping总线电缆主要 应用于连接整个总线系统的支线部件,是FA开放场网络系统专用电缆,目前尺寸上有粗缆和细缆之分,在用途上分固定用和移动用。   固定安装Profibus-DP总线电缆,高柔性profibus-DP总线电缆,铠装直埋profibus-DP总线电缆,固定安装Profibus-PA总线电缆,固定安装Profibus-PA总线电缆,CAN-BUS总线电缆,耐弯曲CAN-BUS总线电缆,CC-link总线电缆,DeviceNet总线电缆,INTERBUS总线电缆。RS-485总线电缆,AS-InterFace总线电缆,KNX/EIB总线电缆


BUS CABLE  DeviceNet

产品应用

DeviceNet总线系统,用于工业设备的连接。它是一种低成本的网络连接方案,有着开放的网络标准。一对线传输数据,一对线供电。适用于固定或偶尔移动。

用于限位开关,光电开关,变频驱动器,岛阀,马达启动器,PLC等的DeviceNet通讯协议工业连接介质装置


——温度范围

固定应用:

PVC:-40℃~70℃

LSZH/PUR:-40℃~80℃

移动应用:

PVC:-5℃~60℃

LSZH:-5℃~60℃

PUR: -20℃~70℃

——测试电压

1500V/min(AC)

——特性阻抗

120±15Ω@1KHz

——额定电压

300V

——绝缘电阻

24AWG≥≥1GΩ.km

22AWG≥≥10M.km

——弯曲半径


固定应用:

15D(D=电缆直径)

偶尔移动:

15D(D=电缆直径)

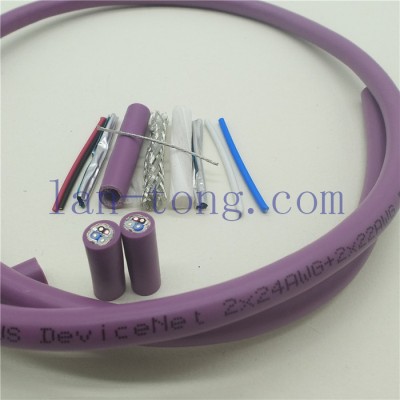

电缆结构

导体:精细绞合镀锡铜铜导体

绝缘:发泡PE(24AWG),PE(22AWG)

颜色:白,蓝(24AWG),红,黑(22AWG)

屏蔽:线对屏蔽,镀锡铜总编织

颜色:紫色(近似RAL4001)
