价格:¥4500.00/件
品牌:济宁邦力
名称:挖机快换器 挖机快速连接器 挖机快换
配件适用对象:挖掘机
起订:1件
供应:10件
名称 | 挖机快换器 挖机快速连接器 挖机快换 |
---|---|
配件适用对象 | 挖掘机 |
适用机型 | 3-10吨挖掘机配套使用 |
加工定制 | 是 |
规格型号 | KJ-210 |
适用机型品牌 | 国内外各种品牌的挖掘机 |
适用机型型号 | 3-10吨挖掘机使用 |
地区 | 山东济宁 |
产地 | 山东 |
产品认证 | ISO9001-2000 |
执行标准 | 国标 |
分类 | 液压机械及部件 |
适用对象性质 | 其他 |
包装类型 | 其他 |
品牌 | 济宁邦力 |
型号 | KJ210 |
特性级别 | 标准级 |
产品用途

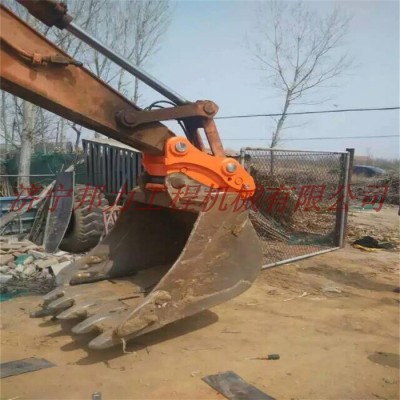

由于挖掘机使用工况的不同,会需要频繁的更换工作装置,如挖斗、破碎锤、抓木器等。我公司开发出能够快速更换工作装置的设备,名称叫快速联接器,也叫快换接头,可快速地脱开及安装工作装置,并能稳定有效地对工作装置进行锁紧,它提高了挖掘机更换挖斗、破碎锤、松土器等工作装置的置换效率。
我公司生产的液压式挖掘机快换接头采用液压油缸驱动,液控单向阀锁止,电磁换向阀控制脱开与夹紧;同时油缸来控制行程的长短,从而可以无级调控其卡紧行程,从而可适应不同的工作装置。这种快速联接器使用起来十分高效、实用及方便,挖掘机司机不用离开驾驶室,直接通过先导阀操控快速联接器来更换挖掘机工作装置。
特性
1.使用高强度的材料;适用于3-80吨位的各种机型;
2.使用液控单向阀的安全装置,同时设有安全销,具有双重保险作用,保障了使用的安全;
3.挖掘机配置件无需改装,也不用拆卸销轴**能更换,因此安装迅速,能极大的提高工作效率。
4.破碎锤与挖斗之间无需人工砸斗销,轻轻搬动开关十秒钟即可完成挖斗与破碎 锤等工作装置之间的互换,省时、省力、简单方便。
5.主要应用于需要经常频繁更换挖掘机前端工作装置的工作场合。
结构及工作原理
本快换联接装置采用独特的液压设计和结构设计,其主要由机械本体、缩紧装置、液压缸、销轴等零部件组成。由于在挖掘机工作时,快速联接器会受到很大的冲击载荷,所以卡口处我们采用的是45#钢调质处理的材料,油缸装有防脱落的液控单向阀。另外还设置有防止卡口脱离的安全销,工作时具有了双重保护作用。
规格参数
产品型号 | KJT450 | KJT385 | KJT330 | KJT265 | KJT210 | KJT170 |
KJ450 | KJ385 | KJ330 | KJ265 | KJ210 | KT170 | |
配套机重(吨) | 40吨以上 | 30-40 | 20-30 | 10-20 | 6-10 | 6吨以下 |
总重(kg) | 580-620 | 490-520 | 320-360 | 180-200 | 110-120 | 55-65 |
工作压力(MPa) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
流量(l/min) | 45 | 45 | 40 | 40 | 30 | 30 |
搬运总重量(吨) | 33 | 26 | 20 | 13 | 8 | 6 |
