价格:¥169.00/台
品牌:轩诚阀门
标准:国标 非标
材质:铸铁 不锈钢 铸钢
起订:1台
供应:1000台
发货:7天内
发送询价
标准 | 国标 非标 |
---|---|
材质 | 铸铁 不锈钢 铸钢 |
工作温度 | 常温 高温 |
公称通径 | 齐全 |
公称压力 | 低压 |
规格 | 齐全 |
介质温度 | 高温 |
连接形式 | 法兰 对夹 |
流动方向 | 单向 |
适用范围 | 水厂 冶钢 电站 化工厂 |
适用介质 | 废气 烟 粉尘 |
形态 | 直通 角式 |
用途 | 切断 调节 |
压力环境 | 低压 |
品牌 | 轩诚 |
型号 | FSBD方形百叶阀 |
通道位置 | 直通式 |
一、产品简介:
方形百叶阀又称风机启动调节阀,本阀可与各种执行机构配套组合使用,具有叶片多,噪声小,重量轻,操作力矩力小,流通能力大,操作维护方便,价格便宜,特别适用于大口径,大流量低压差场合(如风机进出口处)。广泛适用于冶金、矿山、建材、化工、电站等行业的通风除尘、供气管道上,对空气、烟气、含粉尘气体、可燃性气体进行启闭和调节。百叶阀可用于通风除尘管路上作通风、调节设备之用。主要适用于冶金、建材、电力、矿山、水泥、化工、发电等工业部门风机、空调机、电收尘和各种大型管道中,能对粉尘、气体、进行自动或手动调节和切断,起到通风除尘及环境保护的作用。
二、产品结构:

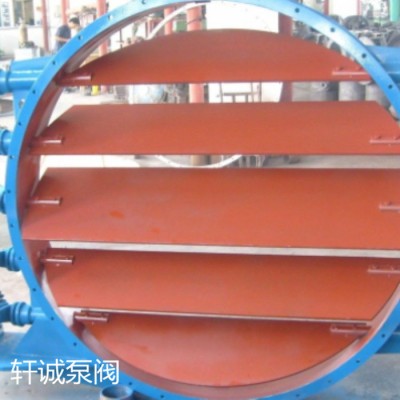

这是一种动作灵敏、性能可靠、启闭紧凑的百叶阀,包括法兰、壳体、轴、叶片、镶片、曲柄、连杆和电动执行器,所述法兰与壳体连接,在壳体中安放轴,叶片与轴固定连接,在叶片边缘嵌入镶片,电动执行器连接在壳体外部,并且通过曲柄和连杆与轴连接。
三、产品特点:
此方形百叶阀能够通过调节百叶板,利用百叶板边缘薄薄的镶片,紧凑地依附在下一页的百叶板上,从而降低百叶阀的漏风率。具有重量轻、流阻小、结构简单、启动灵活等特点。
四、性能参数:
产品名称:方形多叶蝶阀 方形百叶阀
产品型号:FDBD FSBD
产品规格:200*200-3000*3000
公称压力:0.1MPa
适用温度≤300°C
泄 漏 率:普通型≤3%低泄漏率≤1%
适用介质:空气、 烟气、含粉尘气体、可燃性气体等
