科力博(KLB)供应模拟信号比例控制电动风量调节阀 MVD风量调节阀图1

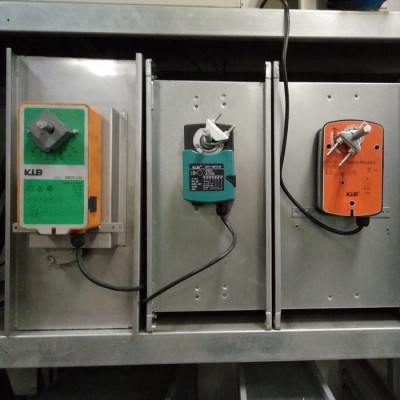

科力博(KLB)供应模拟信号比例控制电动风量调节阀 MVD风量调节阀

2021-11-22 05:3111950询价

价格:¥300.00/台

品牌:KLB

产品用途:模拟信号比例控制及调节阀门的开启角度

**大行程:0-90°

起订:1000台

供应:10000台

发送询价
产品用途 模拟信号比例控制及调节阀门的开启角度
最大行程 0-90°
输入信号 0(2)-10V或4-20mA
全行程时间 50-100s
功率损耗 7W
电源 24V
标准 国标
材料 镀锌板
材质 镀锌板或不锈钢
风量范围 50000
类型 对开多叶调节阀
连接形式 法兰
流动方向 双向
密封形式 软密封
驱动方式 电动
叶片 对开式
噪声 40-60db
结构型式 多叶
品牌 klb
型号 MVD
加工定制
使用温度范围 -20℃-60℃
压差范围 1000

驱动能源:电动执行器 产品用途:用于控制要求较高,需要连续调节的阀门和风门
加工定制:否 工作电压:AC/DC24V或AC220V
反馈信号:0-10V或4-20mA 控制方式:0-10V或4-20mA



调节型风量调节阀也叫模拟型风量调节阀,这种阀门除了具有对阀门开关的控制功能以外,还能接收模拟信号对阀门的开启角度做**的控制,经常用于中央空调机房内,对送回风系统风量的**控制。


接线方式

1、 工作电源

    1、当电源电压为直流DC24V时,红色线接电源正极,棕色线接电源负极。

2、 当电源电压为交流AC24V或220V时,红、棕两线任意接电源。

2、控制信号

1)   可接收信号为0(2)…10V或0(4)…20mA控制,控制负载电流10mA。

2)   黄色线为控制信号正极输入端,黑色线为控制和反馈的负极公共端。

3)   产品出厂默认控制方式请看执行器侧面的控制方式标签,如需要其它信号控制,请按如下说明操作。

l  打开标签,将拨码开关1拨到OFF位置为电压0(2)10V控制;拨到ON位置为电流0(4)-20mA控制。

l  将拨码开关2拨到OFF位置为0-10V,或0-20mA拨到控制;拨到ON位置为2-10V或4-20mA控制。

   4) 如果执行器实际控制的运行方向与需要的方向相反,可以通过执行器侧面的换向开关实现 (CW、CCW)
