价格：￥100.00/件
品牌：工奥
标准：国标
工作温度：常温
起订：1件
供应：10000件
发货：10天内
| 标准 | 国标 |
|---|---|
| 工作温度 | 常温 |
| 流动方向 | 电话详情 |
| 形态 | 见图片 |
| 品牌 | 工奥阀门 |
| 型号 | HTN |
| 加工定制 | 是 |

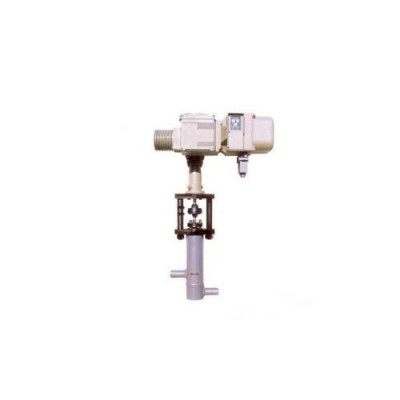

一、HTN减温水调节阀概述
HTN减温水调节阀是一种防空化的多级节流调节阀，也叫高压差调节阀，这是一种结构新颖的我 国**产品。该阀主要用于≤60万KW机组发电厂，控制锅炉主蒸气和再热蒸汽的喷水减温水的流量， 也可应用在石油、化工工业控制高压液体的流量。
二、HTN减温水调节阀具有以下几个优点
1、流体逐级降压，流体方向不断改变，增加流动阻力，控制流动速度，防止空化破坏，阀内允许 压差15MPa。
2、多级节流：大流量时4级节流，小流量时5 级节流，减少流动冲刷磨蚀。
3、节流面与密封面分开，阀芯和阀芯套表面硬化处理，硬度达到HRC70左右，关闭严密，寿命
长。
4、阀芯表面开有大缺口，流体含有2～3Mm 焊渣等固体颗粒，阀芯也不会卡死，动作灵活。
5、流量调节特性好，调整范围大（约60～70%）。
三、HTN减温水调节阀结构图
四、HTN减温水调节阀主要技术参数和性能
HTN减温水调节阀阀 体
型 式 铸造角型或“Z”型阀体
公称通径25、32、40、50、80mm
公称压力ANSI 1500、2500 或PN25、32MPa
连接形式 焊接式
材 料20#锻钢或不锈钢
上阀盖 常温式≤350℃
流体方向 上侧进，底侧出或上侧进底出
HTN减温水调节阀阀内组件
阀芯型式 防空化多级节流阀芯
流量特性 等百分比特性
阀 座 设置在阀芯套上
阀芯材料9Cr18MoV 或其他不锈钢材料 套筒材料9Cr18MoV 或其他不锈钢材料
填 料 因科镍合金丝增强石墨填料
HTN减温水调节阀执行机构
HA 或VP 气动执行机构或电动执行机构
膜片材料HA 气动执行机构为乙丙橡胶夹尼龙
弹簧范围0.02～0.10 0.08～0.24MPa
供气压力0.14 0.16 0.28 0.40MPa
气源接头Rc 1/4
环境温度-30℃～+70℃
输入信号0～10mADC 或4～20mADC（电动执行机构）
阀作用型式 气——开式
附 件 定位器、手轮机构、阀位传送器等
性 能
泄漏量 符合ANSI B16.104 Ⅳ级，小于额定Cv 的0.01%
备注：上述性能是指带HA 执行机构的性能。
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
我公司网址//www.tiaojief.com 我们一定会为您提供**的服务。 咨询电话：0577-57781017；手机13868629071
