价格:¥130.00/台
品牌:正宣(浙江)阀门有限公司
标准:国标
材质:铸钢
起订:1台
供应:99台
发货:10天内
标准 | 国标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
公称通径 | 100 |
连接形式 | 法兰 |
流动方向 | 单向 |
适用介质 | 水 |
用途 | 截止 |
压力环境 | 常压 |
品牌 | 正宣 |
型号 | TD941XW-6 |
通道位置 | 直通式 |

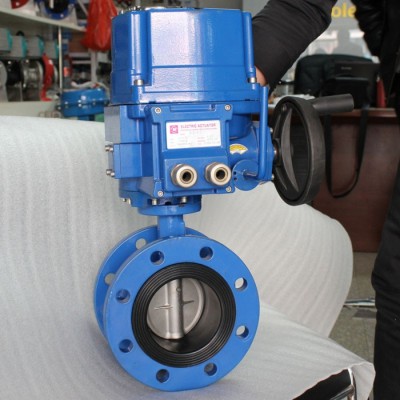

TD941XW-6调节电动蝶阀
产品介绍
电动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。
电动法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
型号编制
TD | 9 | 4 | 1 | XW | 6~10 | C |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
①、阀门类型:TD=调节蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀
②、驱动方式:3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式:4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式:0=单偏心1=中心垂直板2=双偏心结构3=三偏心结构
⑤、密封材质:SH=双向压2cr13不锈钢 F46=全衬聚四氟乙烯
⑥、压力等级(PN):0.25
⑦、阀体材质:C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
产品用途:
广泛用于控制火电厂、化工厂、冶金设备、环保脱硫脱硝、工厂机房、煤化工、焚烧厂、烟气处理设备中的烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
产品特点:
1、结构简单、重量轻、操作力矩小、启闭迅速。
2、阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。
3、精小型电动执行机构,降低制造成本使用效果好。
4、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
5、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数
压力等级(MPa) | 0.1 | 0.4 | 0.6 |
|
阀门强度试验压力(MPa) | 0.15 | 0.6 | 0.9 |
|
阀门密封试验压力(MPa) | 0.11 | 0.44 | 0.66 |
|
适用温度℃ | -29℃+550℃ | |||
主要材质 | 碳钢或者304不锈钢 | |||
连接形式 | 法兰式 | |||
启闭形式 | DZW多回转型电动执行器 | |||
适用介质 | 烟气、粉尘等 | |||
连接标准 | GB9115.1-2000 |
外形连接尺寸
产品型号 | DN | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
TD941XW-6C | L | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 | 470 | 530 | 600 | 670 | 760 |
H1 | 570 | 600 | 680 | 750 | 810 | 905 | 960 | 1010 | 1175 | 1310 | 1460 | 1560 | 1670 | |
H2 | 300 | 320 | 360 | 420 | 480 | 540 | 590 | 640 | 750 | 860 | 980 | 1090 | 1190 | |
D | 540 | 595 | 645 | 755 | 860 | 975 | 1075 | 1175 | 1405 | 1630 | 1830 | 2045 | 2265 | |
D1 | 495 | 550 | 600 | 705 | 810 | 920 | 1020 | 1120 | 1340 | 1560 | 1760 | 1970 | 2180 | |
D2 | 463 | 518 | 568 | 667 | 772 | 878 | 978 | 1078 | 1295 | 1510 | 1710 | 1918 | 2125 | |
n-d | 16-23 | 16-23 | 20-23 | 20-26 | 24-26 | 24-31 | 24-31 | 28-31 | 32-34 | 36-37 | 40-37 | 44-40 | 48-43 |
