价格：￥100.00/个
外形：中型
标准：国标
起订：1个
供应：1个
发送询价
| 外形 | 中型 |
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN40 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 其它 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 欧宝 |
| 型号 | SZJHM气动单座调节阀 |
| 加工定制 | 是 |
因产品型号和口径大小不一，价格也不一样，请买家在拍下宝贝前联系卖家，
未经联系拍下的宝贝，卖家可不发货！欧宝阀门感谢您的惠顾！
 |

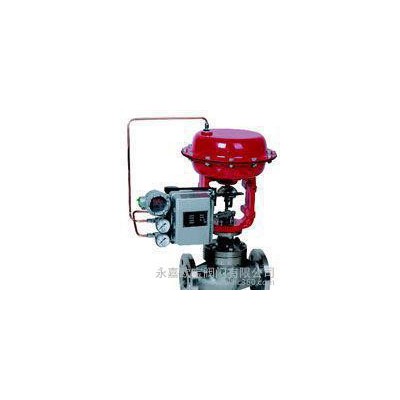

SZJHM精小型气动单座调节阀分类：气动调节阀日期：2011-6-17 15:43:18 人气：6标签：调节阀气动调节阀精小型气动单座调节阀 ![]() SZJHM气动单座调节阀 产品说明： | SZJHM型精小型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座调节机构组成。阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比，具有体积小，重量轻，流量大等特点。适用于流量大，泄漏量要求严格的场合。 产品型号 | 类别 | 常温型 | 中温型 | 型号 | ZJHM(P)-16/40/64B(K) | ZJHM(P)-16/40/64B(K/G) |
|
主要性能指标 | 项目 | 基本误差％ | 回差％ | 死区％ | 允许泄漏量(单座) | 允许泄漏量(套筒) | 带定位器 | ≤±1．O | ≤1.0 | ≤0.4 | 1X10-4X
阀的额定容量 | 1X10-3X
阀的额定容量 |
|
主要技术参数 公称通径DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 额定流量系数(Kv) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 570 | 流量特性 | 直线；等百分比 | 公称压力(MPa) | 1.6，4.0， 6.4 | 配用执行机构型号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | 行程L(mm) | 16 | 25 | 40 | 60 | 作用方式 | 气关式；气开式 | 弹簧压力范围(KPa) | 标准20∽100，可选用40∽200，80∽240，20∽60，60∽100 | 供气压力(MPa) | 0.14∽0 4 | 适用温度(℃) | 常温型：-20∽200℃ 中温型：-40∽450℃ | 固有可调比(R) | 50：1 |
允许压差 类别 | 单座式 | 套筒式 | 弹簧范围(MPa) | 0.02-0.10 | 0.04-0.20 | 0.02-0.10 | 0.04-0.20 | 气源压力 | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | 公称通径 | 阀座直径（DN） | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | | | | | | | | 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | | | | | | | | 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | | | | | | | 20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | 25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3.0 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 | 40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 | 40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | 50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 | 65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 | 80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.21 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 | 100 | 100 | 0.21 | 0.07 | 1.0 | 0.21 | 1.35 | 0.5 | 1.67 | | 6.4 | | 6.4 | | 150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6,4 | 4.94 | 150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | 200 | 200 | 0.08 | 0.028 | 0.40 | O.O8 | 0.54 | 0.20 | 1.41 | 0.57 | 6.4 | 1.71 | 0.4 | 4.00 |
注：
1、以上均为带阀门定位器；
2、允许误差为关闭P2=0的状态下，△P的最大值；
3、最大压差超过1.0MPa，阀塞、套筒表面堆焊硬质合金。
|
|
|
 |
浙江永嘉欧宝阀门制造有限公司座落在风景秀丽的中国泵阀之乡——温州瓯北，北依楠溪江、雁荡山，南临瓯江，紧靠 104 国道，气候宜人，交通便利。是一家专门从事阀门设计开发、生产、销售、服务为一体的专业化制造企业。质量是企业的生命，我公司按照 ISO9001标准来严格要求和管理。目前产品已覆盖全国 23 个省、市、自治区， 并远销东南亚、中东和欧美地区， 广泛用于给排水、电力、石化、冶金等行业。
永嘉欧宝阀门主导产品：水力控制阀、LHS743X低阻力倒流防止器、PLVL手动偏心旋塞阀、YS743X直流式可调减压阀、不锈钢倒流防止器、减压阀、管力阀、液力自动阀、智能控制阀、管道倒流防止器、Y42X空气减压阀、多功能水力控制阀、PLV旋塞阀、轻便旋切阀、直流式低阻力倒流防止器、流量控制阀、PLVG蜗轮偏心旋塞阀、球阀、调节阀、蝶阀、闸阀、PLVP气动偏心旋塞阀、倒流防止器、平衡阀、遥控浮球阀、蒸汽减压阀、PLVE电动偏心旋塞阀、止回阀、硬碰硬旋球阀、法兰连接倒流防止器、手动旋塞阀、蜗轮旋塞阀、电动旋塞阀、气动旋塞阀、偏心旋塞阀、可调减压稳压阀、压差控制阀、排泥阀、偏心半球阀、排气阀、电动调流调压阀等产品。材料主要有铸铁、球墨铸铁、灰铸铁、铸钢、碳钢、合金钢、硬质合金、不锈钢、铜、黄铜等，并可根据用户要求制造各种特殊阀门产品。 |
 |
联 系 人：杨 经理 电 话：86 0577 67954887
移动电话： 13806831832
传 真：86 0577 67954988
地 址：中国 浙江 永嘉县 瓯北镇大甲工业区
