价格：￥1500.00/个
加工定制：是
材质：铸钢
起订：1个
供应：100个
发送询价
| 加工定制 | 是 |
| 材质 | 铸钢 |
| 连接形式 | 焊接 |
| 公称通径 | 20-400（mm） |
| 适用介质 | 蒸汽,水 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 角式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 规格 | 20 |
| 品牌 | 豪能 |
| 型号 | STA |
一：采购前请买家仔细确认产品说明，有什么问题请在购买前询问清楚。
二：产品在付款后3个工作日内发货，如有特殊情况我们会跟买家说明。
三：我们立志成为**的阀门制造商、销售商，我们的成绩让客户来告诉您。四：本公司生产销售产品、型号、规格、材质繁多，全部统一标价，请勿直拍，欢迎咨询。手机：15669822667

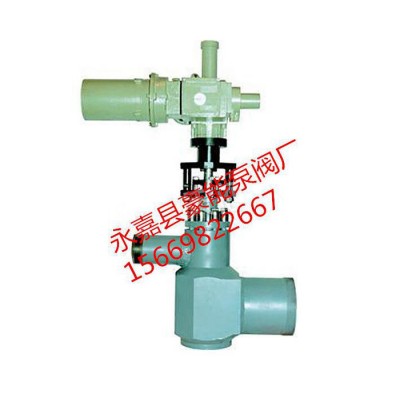

STA高压旁路
调节阀 是一种结构新颖的特殊高压差调节阀，它兼有启动调节阀，减压旁路阀和
安全阀的作用，该阀可实现快速自动跟踪超压保护，省去锅炉安全阀。该阀能再六秒内实现快速启动，电动执行机构的控制系统通过调节蒸汽压力以适应机组不同工况的滑参数启停和运行；机组甩负荷后锅炉可以不立即熄火，等事故排除后，几分钟内即可重新投入运行，既减少锅炉的启停次数，又减少了对汽轮机的热冲击，减温水的调节与高压旁路快速联动，能大幅度降温降压，减少电厂庞大的减温减压系统及设备。所以该阀是大容量单元再热机组旁路系统的重要调节阀之一。STA高压旁路调节阀具有下列优点： 蒸汽经过4级节流，噪音低。蒸汽先通过套筒和阀座，压力降低了一部分。节流罩下端的
喷嘴向上喷出高速冷却水，冷却水在节流罩中心被高压蒸汽雾化和混合的过程中，进行充分的热交换，从而使高温蒸汽再节流罩内完成降温过程，然后通过节流罩，再通过两个节流孔板，把蒸汽压力降低到额定要求，由于蒸汽的减压减温都在同一阀体内完成，故系统不另设专门的减温器。高压旁路控制系统能使这台阀在6秒内快速启动，正常工况采用慢速调节。上阀盖采用自密封结构，可防止蒸汽外溢。阀内组件经过表面硬化处理，硬度可达到HRC70左右，耐磨蚀性能好，使用寿命长。阀关闭紧密，达到单座阀的泄露标准。对连接管道无任何特殊要求。 STA高压旁路调节阀技术参数和性能：公称通径进 口 DN125(管径 168*25)出 口 DN300(管径 325*17.5)公称压力 PN32Mpa阀体材料 12Cr1MoV锻件阀内组件结构形式 四级节流单座密封材 料 不锈钢表面硬化处理喷嘴材料 35CrMo额定KV值 128流量特性 等百分比行 程 60mm蒸汽参数进口温度 550度 进口压力 13.5Mpa出口温度 330度 出口压力 2.55 Mpa 流 量 120T/H减温水流 量 21.5T/H温 度 **高168度 正常158度 （90MW负荷时）执行机构 2SA3032双速
电机的电动执行机构（带手轮）控制要求 阀快速打开小于6秒 阀关闭时间小于45秒控制转矩 顺时针1020N*m(**小13格) 逆时针 1070 N*m(**小13格) 顺时针 312 N*m(**小5格) 逆时针 360 N*m(**小5格)输出转速 20/80转/分电 机 ILP100X-8/WQ转 速 708/2818转/分电 压 380V 50HZ防护等级 IP67作用形式 电—开式阀泄流量 符合ANSI B16.104—1976 V级外形尺寸 1200*560*1880mm（长*宽*高）重 量 约1000Kg
