VZJHM气动套筒调节阀 ZJHM-16C气动薄膜套筒调节【价格_现货

价格：￥1250.00/个

加工定制：是

材质：不锈钢，铸钢

起订：1个

供应：300个

加工定制	是
材质	不锈钢，铸钢
连接形式	法兰
公称通径	25-450（mm）
适用介质	水
压力环境	常压
工作温度	常温
流动方向	单向
驱动方式	气动
零部件及配件	执行器
形态	角式
类型(通道位置)	二通式
标准	国标
密封形式	软密封型
规格	25,40,50
品牌	豪能
型号	VZJHM

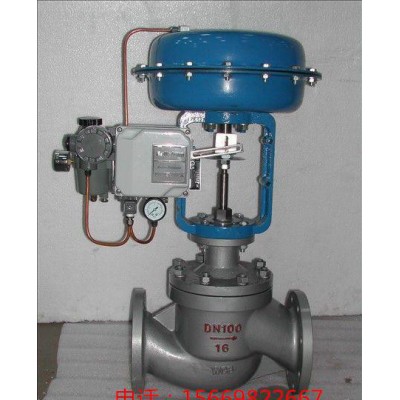

产品名称：气动套筒调节阀

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下： 1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。 2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。 3、比普通单双座调节阀噪声降低10bd左右。 4、结构简单，装拆维修方便。

二、气动套筒调节阀主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

三、主要性能参数

公称通径mm			25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			25	32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv		直线	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可调比R			50:1
气源接头			M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

四、气动套筒调节阀执行机构主要技术参数

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始终点偏差％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10-3× 阀额定容量
额定行程偏差％		±2.5

注：本产品执行GB/T4213-92国家标准。

五、气动套筒调节阀允许压差

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径（阀座直径）mm
开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	25	40	50	65	80	100	150	200
气关	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
气开	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

注：1P－阀门定位器；R－压力继动器。　　2允许压差为阀关闭P2=0状态，△P的最大值。
3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

635000618658750000419

201106241704470729_副本

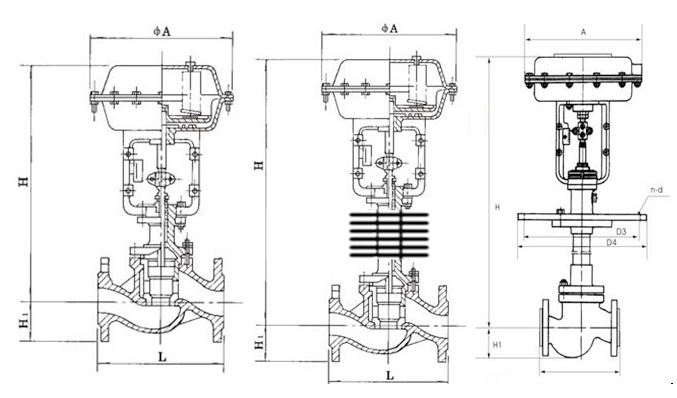

l六、气动套筒调节阀外形尺寸

DN	L			H		H1				质量(kg)		φA
DN	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

型　号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm2	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100
