价格:¥5300.00/台
品牌:沪禹
标准:见说明
材质:WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等
起订:1台
供应:1000台
发送询价
标准 | 见说明 |
材质 | WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等 |
工作温度 | -20-+450℃ |
公称通径 | DN25-DN300 |
规格 | 见说明 |
类型 | 调节阀 |
连接形式 | 见介绍 |
流动方向 | 见参数 |
密封形式 | 见参数 |
驱动方式 | 见介绍 |
形态 | 见说明 |
用途 | 调节 |
零部件及配件 | 阀体 |
压力环境 | 1.6-6.4Mpa |
类型(通道位置) | 三通式 |
品牌 | 大禹 |
型号 | ZQSF-16C |
加工定制 | 是 |
通道位置 | 三通式 |

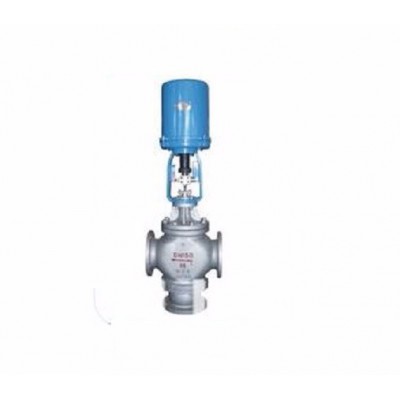

产品名称: | ZQSF-16C电动三通调节阀(合流分流) | 类 型: | 三通合流/分流 | 公称通径: | DN25-DN300 | 公称压力: | 1.6-6.4Mpa | 温度范围: | -20-+450℃ | 材 料: | WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等 | 关 键 词: | 电动调节阀 通调节阀 合流分流调节阀 | |
产品说明: |
一、主要技术参数 公称通径DN | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 分流 | | | | | | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数KV | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | 分流 | | | | | | 85 | 135 | 210 | 340 | 530 | 800 | 1260 | 额定行程 mm | 16 | 25 | 40 | 60 | 100 | 公称压力 MPa | 1.6、4.0、6.4 | 流量特性 | 直线 | 执行 机 构 | PSL | 201 | 202 | 204、208 | 208、210 | 312、314 | 320、325 | QSL | 201、202 | QSL-204 | QSL-208 | QSL-316 | 320、325 | 出轴推力(KN) | 1.0 | 2.0、4.0 | 4.5、8.0 4.0.8.0 | 8.0、10.0 | 12.0、14.0、16 | 20.0、25.0 | 最大行程 | 50mm | 60mm | 100mm | 允许压差(MPa) | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | 上阀盖型式 | 普通式(常温型)、散热片式(中温型) | 介质温度 ℃ | -20~+200,-40~+250(常温型);-40~+450(中温型) | 可调比 | 30:1 | 法兰标准 | 铸铁按JB78-59、铸钢按JB79-59 | 输入阻抗 | 250Ω | 基本误差 % | ≤±2.5 | 回 差 % | ≤2.5 | 死 区 % | ≤1.0 | 始终点偏差 % | 电开 电关 | ±2.5 | 额定行程偏差 % | 2.5 | 允许泄漏量 Q | Kv值的0.05% | 主要零部件材质 | 阀体、阀盖 | WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等 | 阀芯、阀座 | 1Cr18NiTi、316、316L、耐腐蚀合金、F4等 | 填料材质 | 聚四氟乙烯、柔性石墨、不锈钢波纹管 | 电动执行机构 | PSL、QSL、3810L(3410L)ZAZ、DKZ、DZW等,一般根据合同要求与防护、防爆等级配置,也可根据用户选择配置 | 二、主要零件材料及推荐使用温度范围 阀体材料 | 公称压MPa | 介质工作温度℃ | < | < | < | < | < | < | < | < | < | < | < | < | < | < | 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | 最大工作压力MPa | 铸铁HT200 | 1.6 | 1.6 1.5 | 铸钢ZG25 | 4.0 6.4 | | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | | | | | | | 铸不锈钢 ZG1Cr18Ni9Ti | 4.0 6.4 | | | | | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 | 二、外型尺寸 图1 公称通径 DN (mm) | R mm | L | H | H1 | 重量 (Kg) | PN(MPa) | 常温型 | 中温型 | PN(MPa) | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 普通型 | 中温型 | 25 | 176 | 185 | 190 | 200 | 801 | 931 | 140 | 150 | 160 | 19.5 | 22.5 | 32 | 200 | 210 | 210 | 817 | 947 | 150 | 160 | 170 | 20.5 | 23.5 | 40 | 220 | 230 | 235 | 844 | 974 | 160 | 170 | 180 | 27 | 35 | 50 | 250 | 255 | 265 | 884 | 1014 | 180 | 190 | 200 | 30 | 40 | 65 | 275 | 285 | 295 | 947 | 1094 | 200 | 220 | 220 | 62 | 70 | 80 | 300 | 310 | 320 | 960/1080 | 1123/1243 | 210/225 | 230/250 | 240/265 | 66 | 74 | 100 | 350 | 335 | 370 | 974/1172 | 1137/1275 | 220/245 | 250/275 | 260/285 | 84 | 96 | 125 | 225 | 410 | 425 | 440 | 1163/1321 | 1362/1520 | 260/285 | 300/320 | 300/325 | 142 | 158 | 150 | 450 | 460 | 475 | 1191/1351 | 1390/1550 | 280/305 | 320/340 | 320/340 | 179 | 196 | 200 | 550 | 560 | 570 | 1270/1438 | 1467/1631 | 320/350 | 380/400 | 380/410 | 235 | 255 | 250 | 670 | 740 | 750 | | | | | | 300 | 770 | 805 | 820 | | | | | | 注:斜杆上面为合流型尺寸,斜杆下面为分流型尺寸。 |
