价格:¥100.00/台
标准:国标
材质:碳钢
起订:1台
供应:1000台
发货:3天内
标准 | 国标 |
---|---|
材质 | 碳钢 |
产地 | 上海 |
产品别名 | 调节阀 |
工作温度 | 常温 |
公称通径 | DN15~300 |
规格 | DN15~300 |
类型 | 直通式 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软体 |
驱动方式 | 电动 |
适用范围 | 水 |
适用介质 | 水 |
外形 | 中型 |
形态 | 柱塞式 |
用途 | 流量控制 |
执行质量标准 | 国标 |
压力环境 | 常压 |
品牌 | 上海渠工 |
型号 | ZDHJP,ZRHJP |
通道位置 | 直通式 |

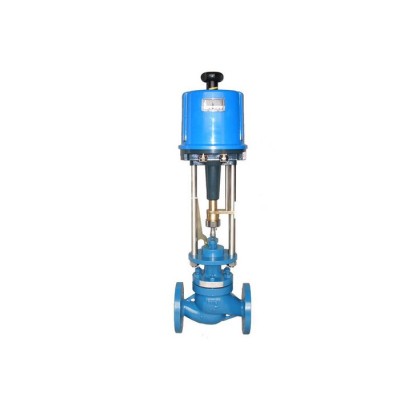

&渠工阀门电动调节阀选型及报价&渠工阀门的精小型电动调节阀是在Cv3000的基础上进行改进而成的。其特点在于:在原Cv3000的基础上重量减轻了30%、高度减小了30%、流量增大了30%。精小型电动调节阀整体具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性、拆装方便等优点。配以3810系列(或者PSL系列)电动执行器,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。精小型调节阀广 泛应用于控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。精小型电动调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合
二、精小型电动调节阀 主要技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、套筒式 | |||||||||||||
流量特性 | 等百分比 | |||||||||||||
配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | |||||||||||||
执行器参数 | 电源电压:220V、380V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | |||||||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
