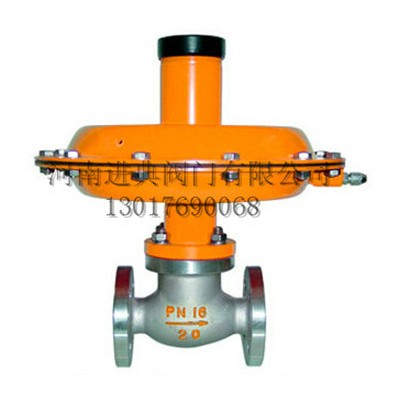

ZZV自力式差压调节阀规格尺寸 调节阀厂家 调节阀价格 调节阀图片图1

ZZV自力式差压调节阀规格尺寸 调节阀厂家 调节阀价格 调节阀图片

2021-11-22 02:509130询价

价格:¥0.00/个

标准:国标

材质:碳钢

起订:1个

供应:320个

发送询价
标准 国标
材质 碳钢
工作温度 常温
公称通径 40-150
规格 DN100
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 电子
适用介质 油品
形态 隔膜式
用途 调节
零部件及配件 配件
压力环境 常压
类型(通道位置) 二通式
品牌 smc
型号 ZZV
加工定制

ZZV自力式差压调节阀
自力式微压调节阀概述
      ZZ(V、C)型直接作用式微压、差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件:用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节:用于各种油品、化学品、液体储罐气封,部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时(如阀前压力小于0.2MPa)可取代本厂的ZZYP-(10-16)Ⅱ型指挥器操作型自力压力调节阀。
自力式微压调节阀型号
类别型号类别型号
单座微压调节器ZZVP-10~16B/K单座微压调节器ZZCP-10~16B/K
双座微压调节器ZZVN-10~16B/K双座微压调节器ZZCN-10~16B/K

自力式微压调节阀主要技术参数
公称通径DN(mm)20253240506580100
额定流量系数Kv71120304875120190
公称压力(MPa)1.0 1.6
固有流量特性快开
保证调压阀正常工作
的**小压差P(MPa)
≥0.01
压力分段范围(KPa)0.5~6   5~10  9~15  12~19  18~25  22~30 
28~35  32~40  38~50  48~60  58~72  70~100
工作温度℃≤80
适合介质气体、蒸汽、低粘度液体
法兰尺寸、型式PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 
结构长度按GB12221-89标准
自力式微压调节阀主要性能指标
控制精度%±15
允许泄
漏量
硬密封(L/H)单座(Ⅳ级):≤10-4阀额定容量:双座(Ⅱ级)、≤5×10-3×阀额定容量
软密封
(ml/min)
DN(mm)
20253240506580100125150200
0.150.30.450.60.91.74.06.75
