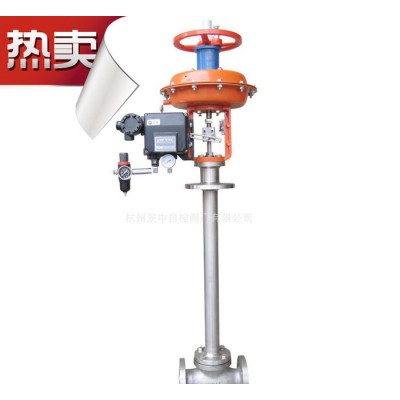

直销 ZXPD 低温调节阀/气动单座调节阀/低温阀 可定制图1

直销 ZXPD 低温调节阀/气动单座调节阀/低温阀 可定制

2021-11-22 02:5010350询价

价格:¥3100.00/件

加工定制:是

材质:铸铁

起订:1件

供应:1000件

发送询价
加工定制
材质 铸铁
连接形式 法兰
公称通径 20-200(mm)
密封形式 硬密封型
压力环境 低压
工作温度 低温
标准 国标
流动方向 单向
零部件及配件 阀体,定位器,执行器,阀杆,手轮
类型(通道位置) 二通
适用介质 气体、液体
用途 调压
品牌 茨中
型号 ZXPD

1302345945_282265876

产品说明:

    ZXPD气动薄膜低温角形调节阀是一种在低温,深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧执行结构,具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于**控制低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。
    本系列产品有连接板安装型、浮动套安装型两种,公称压力等级为PN0.6MPa,阀体口径范围DN20~100,适用流体温度-60℃~-250℃范围内多种档次,泄漏量等级有IV和VI两种,流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点:

底进侧出,流路简单,阻力小,阀体容量大
双导向,阀工作稳定性好
可调范围大,固有可调比50
波纹管密封对移动的阀杆形成完全密封,堵绝流体外漏
采用浮动套连接,安装方便
浮动套安装型
温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料:

阀体:LF4
阀杆:1Cr18Ni9
阀盖:1Cr18Ni9波
纹管:1Cr18Ni9
阀芯、阀座:1Cr18Ni9
垫片:紫铜、1Cr18Ni9

技术参数:

规格与技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

阀座直径dn(mm)

10

12

15

20

额定流量系数

KV

直 线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

额定行程(mm)

16

25

40

膜片有效面积Ae(cm2)

280

400

600

固有流量特性

直线、等百分比

公称压力PN(MPa)

0.6

固有可调比(R)

50

工作温度t(℃)

D0:-60~-100, D1:-100~-200, D2:-200~-250

信号范围PN(KPa)

20~100,40~200,20~60,60~100,80~240

允许压差
(MPa)

不带定位器

0.6

0.47

0.30

0.27

0.18

0.11

带定位器

0.6

0.41

0.26

允许泄漏量

IV级 VI级

气源压力Ps(MPa)

0.14~0.4

本产品性能指标贯彻GB/T4213-92

规格重量:

公称通径(DN)

20

25

32

40

50

65

80

100

阀座直径(dn)

10

12

15

20

A

282

308

394

L

75

85

110

160

170

L1

75

85

110

150

160

D1

ф20

ф25

ф32

ф40

ф50

ф66

ф82

ф102

D2

ф25

ф30

ф37

ф45

ф55

ф84

ф90

ф110

H

H1=500

952

971

980

1006



H1=600









1250

H1=700

1152

1171

1181

1206



H1=800









1450

H1=900

1352

1371

1381

1406



H1=1000









1650

n-d

8-ф14

8-ф16

10-ф16

12-ф18

D3

260

285

305

340

370

405

460

D4

290

315

335

370

400

435

490

D5

289











连接标准:

连接方式:焊接
薄膜执行机构信号接口:内螺纹M16×1.5

反对 0
举报 0
收藏 0
评论 0
