价格：￥2700.00/件
品牌：茨中
标准：国标
材质：铸钢
起订：100件
供应：1000件
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 高温 |
| 规格 | DN25 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 氨气,蒸汽,油品,液化气,氧气,水,空气,氮气 |
| 形态 | 隔膜式 |
| 用途 | 调压,调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 其他 |
| 型号 | ZXX（Q）型气动簿膜三通高温调节阀 |
| 加工定制 | 是 |

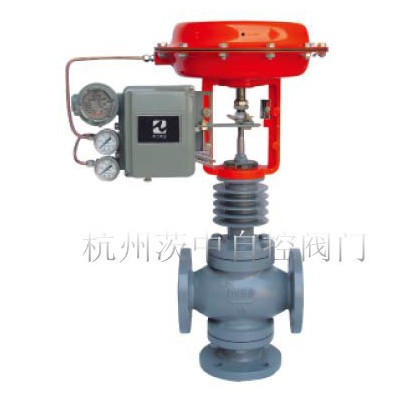

产品说明： ZXX（Q）型气动簿膜三通高温调节阀采用贺筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
?? 本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。 产品特点： 流对对阀芯作用方向都处于流开状态，故阀能稳定工作。 除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。 执行机构采用多弹簧结构，高度减小30%。重量减轻30%。 零件材料： 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
波纹膜片：丁晴橡胶夹增强涤纶织物
填 料：聚四氟乙烯，柔性石墨
膜 盖：A3
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
垫 片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片 技术参数：
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||
| 额定流量系数 （KV） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |||||||||||
| 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | ||||||||||||
| ? | ? | ? | ? | ? | ||||||||||||||||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||||||||||
| 固有流量特性 | 直线、抛物线 | |||||||||||||||||||||
| 固有可调比(R) | 30 | |||||||||||||||||||||
| 工作温度t（℃） | 普通型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型: 铸钢-40~450 铸不锈钢-60~450 | |||||||||||||||||||||
| 两种介质温度差t（℃） | 铸铁≤150 铸钢、铸不锈钢≤200 | |||||||||||||||||||||
| 信号范围Pr(kpa) | 40~200 | |||||||||||||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 | |||||||||||||||||||||
| 允许泄漏量（l/h） | 10-4×阀额定容量 | |||||||||||||||||||||
| 允许压差△P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | ||||||||||||
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
| H | 普 通 型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
| 高 温 型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
| 重 量 （kg） | 普 通 型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | ||
| 高 温 型 | 重量增加（5－10）% | |||||||||||
铸钢法兰按GB9113-88 、JB/T79.1-94
法兰密封面型式：PN10、PN16为凸面；PN40 、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口：内螺纹M16×1.5
夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准
