价格：￥950.00/个
标准：国标
材质：碳钢
起订：1个
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 规格 | DN20,DN25,DN80,DN100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 氨气,蒸汽,油品,液化气,水,氮气 |
| 形态 | 隔膜式 |
| 用途 | 流量控制 |
| 零部件及配件 | 配件 |
| 压力环境 | 低压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中策 |
| 型号 | ZJHN-16C,ZJHN-25C |
| 加工定制 | 是 |

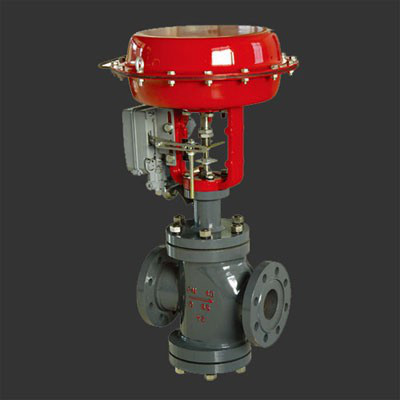

ZJHN气动双座调节阀
产品概述
ZJHN气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
阀体
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB79-59
材 料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.14、0.16、0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
阀作用型式：气关式或气开式
附 件：定位器，手轮机构 性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5% 基本误差：±1.5%
回 差：1.5% 死 区：0.6%
始终点偏差：±1.5% 可调范围：30:1
流量系数Kv和行程、允许压差
| 公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 阀座直径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系数Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程(mm) | 16 | 25 | 40 | 60 | ||||||||
| 允许压差（MPa） | 5.8 | 4.9 | 3.8 | 2.9 | 4.0 | 3.3 | 2.6 | 3.6 | 3.0 | 2.3 | ||
备注：阀开状态允许压差
外形尺寸
| 公称 通径 | 执行 机构 | H | ΦA | H1 | L | |||
| 常温型 | 散热型 | PN1.6 | PN4.0 | PN6.4 | ||||
| 25 | ZHA22 | 498 | 648 | 285 | 117 | 185 | 190 | 205 |
| 32 | ZHA22 | 501 | 651 | 285 | 120 | 200 | 210 | 220 |
| 40 | ZHA22 | 522 | 691 | 285 | 139 | 220 | 230 | 240 |
| 50 | ZHA22 | 530 | 699 | 285 | 144 | 250 | 255 | 265 |
| 65 | ZHA34 | 645 | 815 | 363 | 188 | 275 | 285 | 295 |
| 80 | ZHA34 | 661 | 835 | 363 | 208 | 305 | 310 | 325 |
| 100 | ZHA34 | 687 | 887 | 363 | 220 | 350 | 355 | 370 |
| 125 | ZHA34 | 1234 | 1444 | 363 | 270 | 410 | 425 | 440 |
| 150 | ZHA45 | 1242 | 1492 | 470 | 280 | 450 | 460 | 475 |
| 200 | ZHA45 | 1394 | 1654 | 470 | 320 | 550 | 560 | 570 |
型号编制说明
| Z | J | H | N | 25 | P | G | B |
| 自控 | 执行机构： | 执行机构： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
|
| J：表示精小型 | 多弹簧气动薄膜 | P：表示单座 | 16：表示1.6MPa | C：表示碳钢 | G：中温型 | K：表示气开型 |
|
|
|
| N：表示双座 | 25：表示2.5MPa | P：表示不锈钢 | 常温省略 | B：表示气关型 |
|
|
|
| M：表示套筒阀 | 40：表示4.0MPa |
|
|
|
|
|
|
|
| 64：表示6.4MPa |
|
|
|
