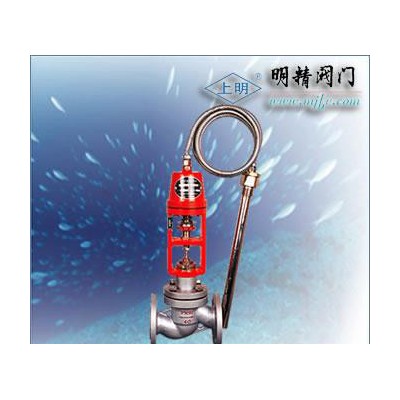

ZZWP型自力式温度调节阀/自力式温度调节阀/调节阀图1

ZZWP型自力式温度调节阀/自力式温度调节阀/调节阀

2021-11-22 02:4411770询价

价格:¥1200.00/个

加工定制:是

材质:不锈钢

起订:1个

供应:50个

发送询价
加工定制
材质 不锈钢
连接形式 法兰式
公称通径 15-250(mm)
适用介质 水,蒸汽
压力环境 1.6
工作温度 常温
流动方向 单向
驱动方式 蒸汽
零部件及配件 执行器
形态 球式
类型(通道位置) 直通式
标准 国标
密封形式 软密封型
品牌 上明
型号 ZZWP型

产品介绍:





一、产品[自力式温度调节阀]的详细资料:

产品型号:ZZWP型

产品名称:自力式温度调节阀

产品特点:上明牌ZZWP型自力式温度调节阀无需外加能源,明精公司利用被调介质自身能量实现温度自动调节的执行器产品,公称压力PN16、40、64;温度调节范围从0~270°C;温度控制器接头为G1″外螺纹;法兰标准:PN16、40按GB9113—88;PN64按JB79.2—94 , PN16为凸面法兰; PN40、65为凹面法兰,阀体为凹面。结构长度按GB12221—89标准。

二、主要零件材料:

阀体ZG230—45ZG1Cr18Ni9Ti
阀座ZG1Cr18Ni12Mo2TiCr18Ni12Mo2Ti
阀芯1Cr18Ni9TiCr18Ni12Mo2Ti
波纹管套1Cr18Ni9TiCr18Ni12Mo2Ti
平衡波纹管1Cr18Ni9Ti
温包H621Cr18Ni9Ti
毛细管H621Cr18Ni9Ti
接头351Cr18Ni9Ti

三、主要技术参数和性能指标:

公称通径DN (mm)1520253240506580100125150200250
公称压力PN(Mpa)1.6 4.0
额定流量系数(KV)单座5711203048751201903004807601100
双座  12223353531322093305288361210
套筒  11203048751201903004807601100
额定行程(mm) 6810142035
允许**大压差(Mpa)1.61.50.5
温度调节范围(°C)0~70、50~120、100~170、150~220、200~270
调节精度(%)±5
允许超载值(°C)分别为上述温度调节范围上限加50
使用环境温度(°C)-40~+80
安装接头(M)G1”
毛细管长度(M)3、5
允许泄漏量硬密封(1/h)双座、套筒:5×10-3×阀额定容量(II级)单座:10-4×阀额定容量(IV)
软密封(m1/min)0.150.150.150.300.300.450.600.901.704.04.06.7511.10
