价格:¥868.00/个
加工定制:是
材质:黄铜
起订:1个
供应:1000个
发送询价
加工定制 | 是 |
---|---|
材质 | 黄铜 |
连接形式 | 内螺纹 |
公称通径 | DN50(mm) |
适用介质 | 水,蒸汽,油品 |
压力环境 | 常压 |
工作温度 | 常温 |
流动方向 | 单向 |
驱动方式 | 电子 |
零部件及配件 | 执行器 |
形态 | 旋塞式 |
类型(通道位置) | 直通式 |
标准 | 国标 |
密封形式 | 硬密封型 |
规格 | DN50 |
品牌 | 上明 |
型号 | VB7200-16T-50 |
一、产品说明:

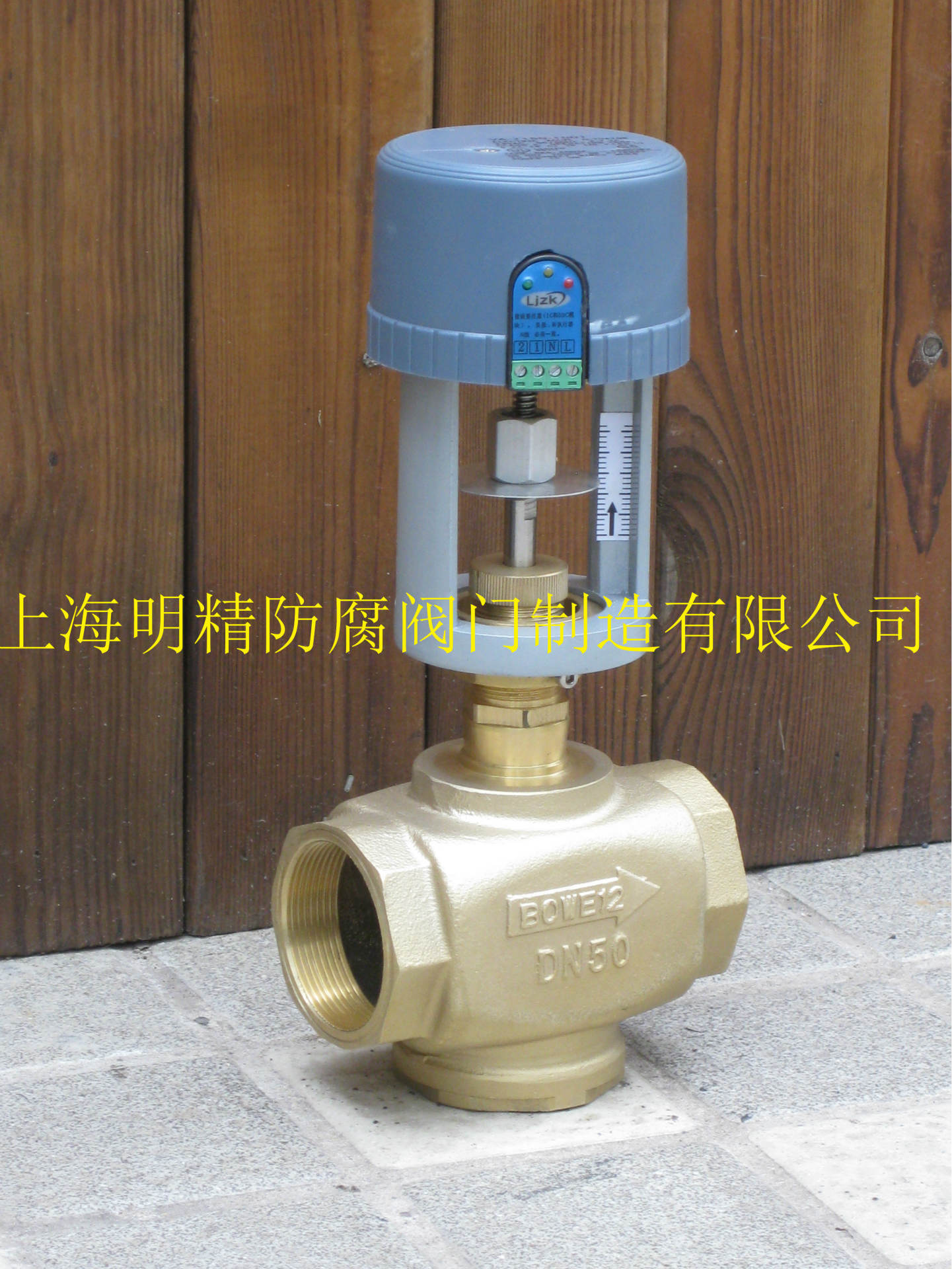

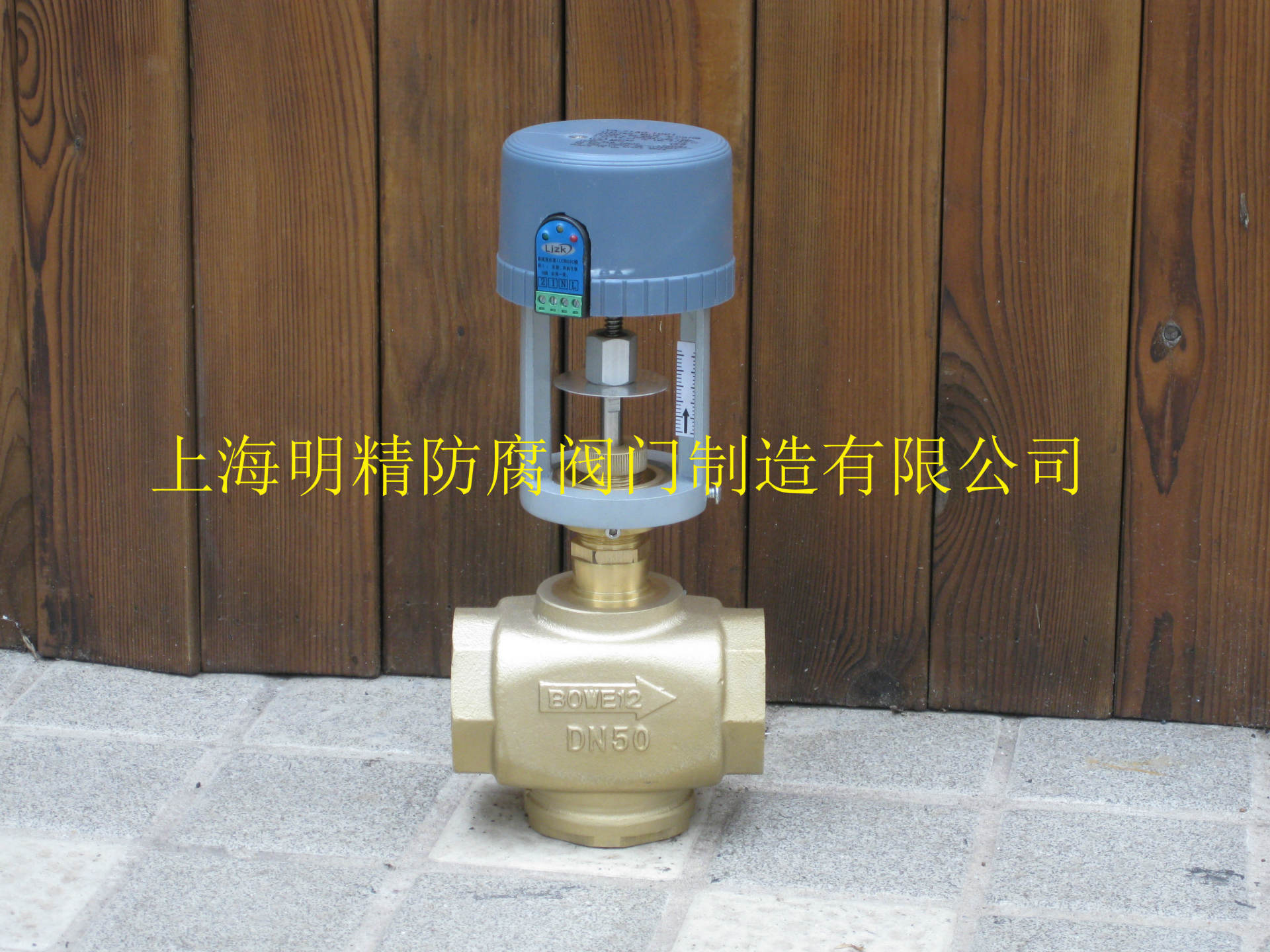

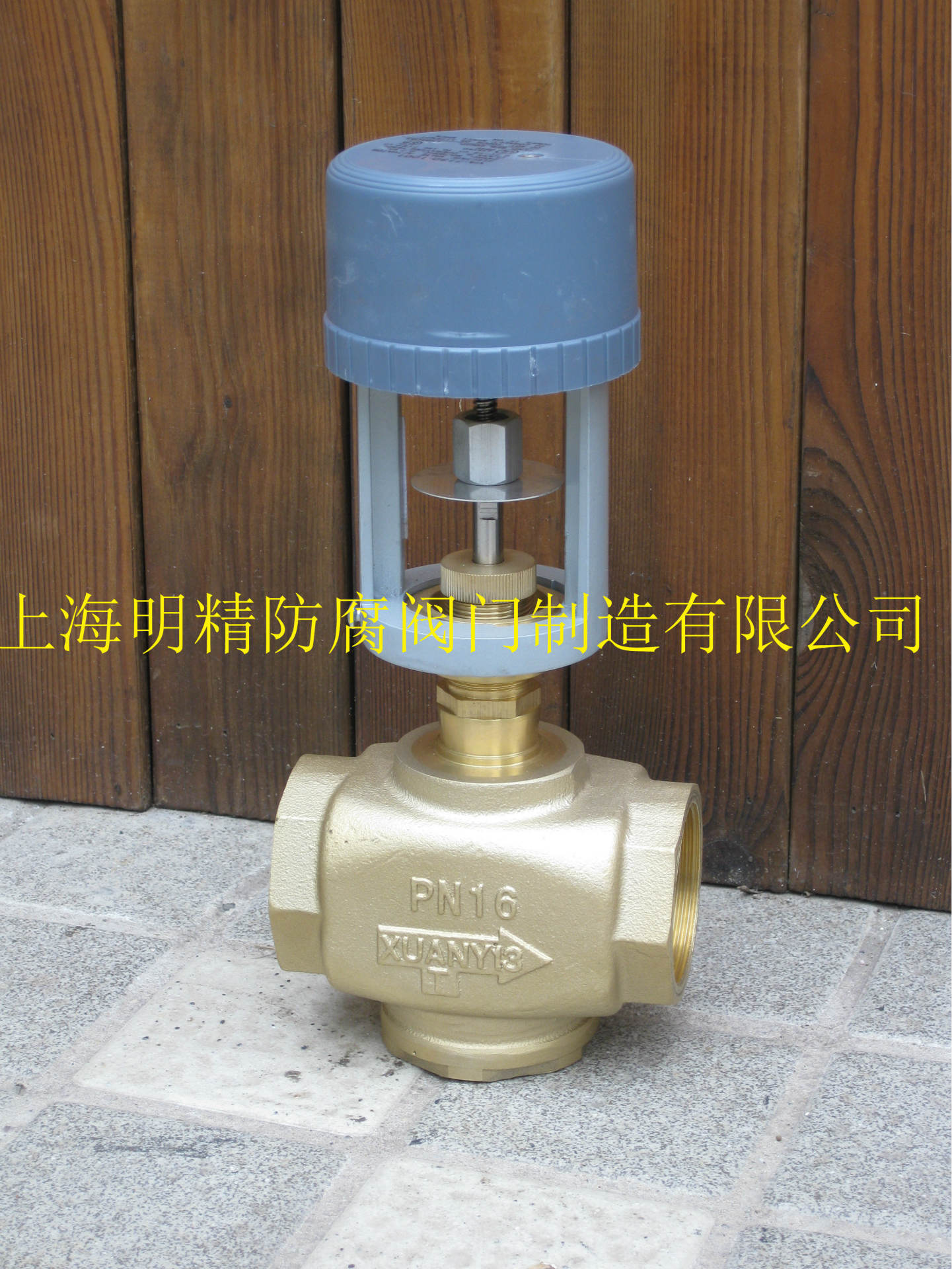

上明牌VB-7200系列铸铜二能阀、三通阀配以电子驱动控制装置后,能调节蒸汽或水在采暖、通风以及空调系统中的流量,广泛用于中央调系统中。
二、二通阀性能参数 表1:
型号 | 口径(ND) | 流量系数 (Kv) | **大压差 (MPa) | 阀杆行程 |
VB-7200-25 | 25 | 8 | 0.2(1.0) | 15 |
VB-7200-32 | 32 | 16 | 0.2(0.75) | 19 |
VB-7200-40 | 40 | 25 | 0.2(0.5) | 19 |
VB-7200-50 | 50 | 40 | 0.2(0.3) | 22 |
VB-7200-65 | 65 | 63 | 0.2(0.2) | 22 |
三、三通阀性能参数 表2:
型号 | 口径(ND) | 流量系数 (Kv) | **大压差 (MPa) | 阀杆行程 |
VB-7300-25 | 25 | 8 | 0.2(1.0) | 15 |
VB-7300-32 | 32 | 16 | 0.2(0.75) | 19 |
VB-7300-40 | 40 | 25 | 0.2(0.5) | 19 |
VB-7300-50 | 50 | 40 | 0.2(0.3) | 22 |
VB-7300-65 | 65 | 63 | 0.2(0.2) | 22 |
四、二通阀主要外型尺寸 表3
型号 | 连接螺纹 | A | B | C |
VB-7200-25 | G1 | 110 | 62 | 114 |
VB-7200-32 | G11/4 | 120 | 68 | 118 |
VB-7200-40 | G11/4 | 130 | 71 | 121 |
VB-7200-50 | G2 | 145 | 77 | 127 |
VB-7200-65 | G21/4 | 175 | 83 | 134 |
五、三通阀主要外型尺寸 表4
型号 | 连接螺纹 | A | B | C |
VB-7300-25 | G1 | 110 | 81 | 114 |
VB-7300-32 | G11/4 | 120 | 84 | 118 |
VB-7300-40 | G11/4 | 130 | 85 | 121 |
VB-7300-50 | G2 | 145 | 96 | 127 |
VB-7300-65 | G21/4 | 175 | 104 | 134 |
订货须知:
一、①VB-3000系列螺纹电动阀产品名称与型号②VB-3000系列螺纹电动阀口径③VB-3000系列螺纹电动阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的VB-3000系列螺纹电动阀型号,请按VB-3000系列螺纹电动阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
