价格：￥399.00/台
品牌：美国欧可OKE
标准：美标
材质：碳钢
供应：1000台
发送询价
| 标准 | 美标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN1000 |
| 规格 | DN50 |
| 连接形式 | 螺纹 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 美国欧可OKE |
| 型号 | OKE |
| 加工定制 | 是 |

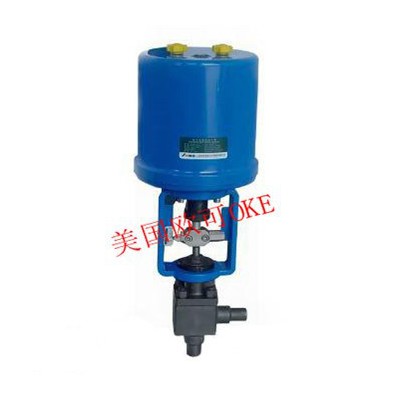

进口电动角型高压调节阀【进口电动角式调节阀 】进口角式高压调节阀
联系人：陈功 电话：0755-61597812 传真：0755-61597813手机：13717121979
QQ:2509982096 邮箱：13717121979@126.com
美国欧可OKE电动角型高压调节阀技术参数:
美国欧可进口电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
主要参数 公称通径(mm) | 6 | 10 | 15 | 25 | 阀座直径(mm) | 3 | 4 | 6 | 4 | 5 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 流量系数Kv | 0.04 | 0.1 | | 0.1 | 0.4 | | | | 0.4 | | | | | 1 | 1.6 | 2.5 | 4 | 6.3 | 8 | | 0.16 | 0.4 | 0.16 | | 1 | 1.6 | 2.5 | 0.63 | 1 | 1.6 | 2.5 | 4 | | | | | | | 0.063 | 0.25 | | 0.25 | 0.63 | | | | | | | | | | | | | | | 公称通径(mm) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 阀座直径(mm) | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | 65 | 125 | 100 | 150 | 125 | 200 | 流量系数 | 6.3 | 8 | 16 | 8 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | 100 | 250 | 160 | 400 | 250 | 600 | 可调范围 | Kv值<18时 R=20：1；Kv值>18时 R=30：1 | 公称压力 | 1.6、4.0、6.4、10、16、22、32MPa | 阀芯形式 | 套筒导向单座柱塞型阀芯 | 流量特性 | 直线 | 作用形式 | 电开式、电关式 | 工作温度 | 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ | 法兰标准 | 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 | 控制信号 | 4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) | 电 源 | S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
电动角型调节阀 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 可调范围 | 30：1 | 公称压力 | 标准产品1.6、4.0、6.4MPa； | 阀芯形式 | 单座柱塞型阀芯 | 流量特性 | 直线、等百分比 | 工作温度 | 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。 |
|
主要技术性能指标 |
泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3610L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3610L执行机构为±2.5%； 配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。 |
主要零部件材料
|
阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨 |
允许压差 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 执行机构 | 允许压差△P（MPa） | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | | | | | | | | | PSL204 | | | | | | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | | | | | | PSL208 | | | | | | | | | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | | | PSL320 | | | | | | | | | | | | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | 配PSL | 361LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | | | | | | | | | 361LSB-50 | | | | | | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | | | | | 361LSC-65 | | | | | | | | | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | | | | 361LSC-99 | | | | | | | | | | | | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
|
