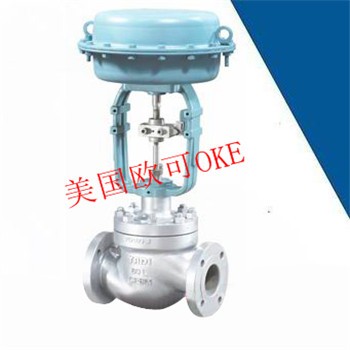

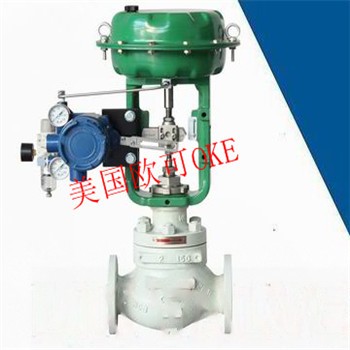

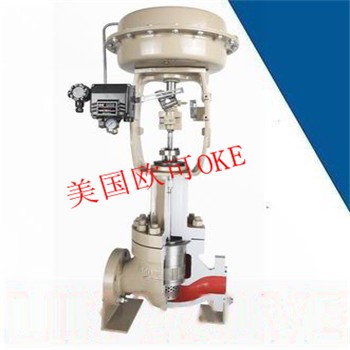

进口不平衡笼式调节阀【进口气动笼式调节阀】美国欧可OKE品牌总代理图1

进口不平衡笼式调节阀【进口气动笼式调节阀】美国欧可OKE品牌总代理

2021-11-21 21:577050询价

价格:¥999.00/台

品牌:美国欧可OKE

标准:美标

材质:碳钢

供应:1000台

发送询价
标准 美标
材质 碳钢
工作温度 常温
公称通径 DN25-DN1000
规格 DN25
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽
用途 调节
零部件及配件 配件
压力环境 常压
类型(通道位置) 直通式
品牌 美国欧可OKE
型号 OKE
加工定制

进口不平衡笼式调节阀【进口气动笼式调节阀】美国欧可OKE品牌总代理

联系人:陈功 电话:0755-61597812 传真:0755-61597813手机:13717121979

QQ:2509982096   邮箱:13717121979@126.com

美国欧可OKE不平衡笼式调节阀技术参数:

美国欧可(OKE)进口不平衡笼式调节阀-控制各种高温、低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,有呈S 流线型的通道,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。调节阀动态稳定性好,噪音低,空化腐蚀小。其上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
  本产品符合GB/T4213-92。

技术参数和性能指标

阀  体

型  式    直通单座铸造球形阀

公称通径    40、50、65、80、100、150、200mm

公称压力    ANSI 125、150、300  JIS10、16、20K  PN1.6、4.0MPa

连接型式    法兰连接:RF、RJ

法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等

焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)

材 料    铸钢(ZG230-450)

铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等

上 阀 盖    常温型(P):-17~+230℃  伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃

 伸长Ⅱ型(EⅡ):-100~-45℃

注:工作温度不准超过各种材料的允许范围

压盖型式    螺栓压紧式

填 料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

 阀芯型式    单座柱塞型阀芯

材 料    不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)

不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

波纹管材料  1Cr18Ni9Ti

执行机构

型    式    HA多弹簧薄膜执行机构

膜片材料    丁睛橡胶夹尼龙布



供气压力    140~400kPa

气源接口    Rc  1 4

环境温度    -30~+70℃

阀作用型式     气—关式或气—开式

附 件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

 泄 漏 量    金属阀座:小于阀额定容量的0.5%,符合ANSI B16.104-1976Ⅱ级

 软 阀 座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
回 差    带定位器:小于全行程的1%

 不带定位器:小于全行程的3%

基本误差    带定位器:小于全行程的±3%

 不带定位器:小于全行程的±11%

  注:采用标准的V型聚四氟乙烯填料时

可调范围   50:1
