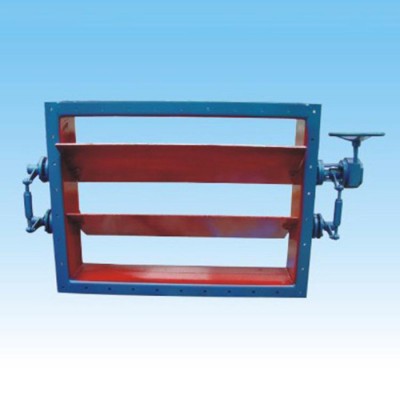

华茂手动调节阀图1

华茂手动调节阀

2021-11-22 02:389360询价

价格:¥20.00/个

品牌:华贸

标准:国标

材质:镀锌

起订:1个

供应:10000个

发送询价
标准 国标
材质 镀锌
工作温度 常温
公称通径 DN50(mm)
规格 DN50
类型 调节阀
连接形式 法兰
流动方向 换向
密封形式 硬密封型
驱动方式 手动
用途 调节
零部件及配件 阀体
品牌 华茂
型号 圆100
加工定制

一、手动调节阀的特点

(l)对开多叶风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
(2)风量调节阀叶片为对开式和顺开式,在通风、空气调节、空气净化系统中作为调节阀。
(3)通过试验测定,风量调节阀的气密性好,其相对漏风量在5%左右,调节性能好。
二、手动调节阀结构特征
(l)该手动调节阀在叶片宽度全统一为四种规格,叶片状为菱形双叶片,叶片间采用软搭接,因此密闭性能良好。
(2)手动调节阀阀体构架用2毫米镀锌板冷轧成型后,以二氧化碳气体保护焊接或由普通Q235板加工焊接而成;叶片用1毫米镀锌板冷轧为瓦楞形,两片合成点焊插方轴,或2毫米G235钢板冷 压成形,单片冲孔插方轴或焊圆轴。
(3)该调节阀分手动、电动,按所用材料分:铁板、镀锌板、铝合金板、不锈钢板四种,阀体结构及规格尺寸相同。
