价格：￥0.00/套
标准：国标
材质：不锈钢、不锈钢
起订：1套
供应：1000套
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢、不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | DN15-DN400 |
| 规格 | DN20,DN25,DN50,DN65,DN80,DN100,DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 自动 |
| 适用介质 | 氮气 |
| 形态 | 截止式 |
| 用途 | 调压 |
| 零部件及配件 | 配件 |
| 压力环境 | 低压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 华纳 |
| 型号 | ZZDX |
| 加工定制 | 是 |

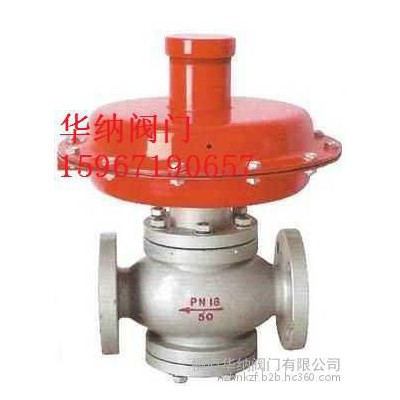

■ZZYVP-16B(ZZDQ)氮封装置概述
ZZYVP-16B(ZZDQ)氮封装置是本厂自主开发、研制的一套自力式微压力控制系统，主要用于保持容量顶部保护气(一般为氮气)的压力恒定，以避免容量内物料与空气直接按触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
■ZZYVP-16B(ZZDQ)氮封装置特点
·无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
·氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
·压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
·采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；
·供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
·为确保储罐的安全，需在罐顶设置呼吸阀；
·呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
■ZZYVP-16B(ZZDQ)氮封装置结构与工作原理
氮封装置是由供氮装置(见图一)和泄氮装置（见图二)两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置**控制。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降至泄氮压力设定点时，泄氮装置自动关闭。
当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。
■供氮装置工作原理
氮封装置结构(见图四)，将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)打开，使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)、向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。
■ZZYVP-16B(ZZDQ)氮封装置主要技术参数及性能指标
1 供氮装置主要技术参数及性能指标
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
| 阀座直径dn（mm） | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
| 流量特性 | 快开 | ||||||||||||||
| 压力调节范围（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | ||||||||||||||
| 公称压力PN（MPa） | 1.6 2.5 4.0 | ||||||||||||||
| 被调介质温度(℃) | ≤80 | ||||||||||||||
| 调节精度(％) | ±5％ | ||||||||||||||
| 允许泄漏等级 | 标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） | ||||||||||||||
2泄氨装置主要技术参数及性能指标
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 6.9 | 11 | 30 | 30 | 48 | 75 | 80 | 190 |
| 额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | |||
| 流量特性 | 快开 | |||||||
| 压力调节范围（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66 | |||||||
| 公称压力PN（MPa） | 0.1 | |||||||
| 被调介质温度(℃) | ≤80 | |||||||
| 调节精度(％) | ±5％ | |||||||
| 允许泄漏等级 | 标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级（GB/T4213-92） | |||||||
■ZZYVP-16B(ZZDQ)氮封装置主要零件材料
阀 体：ZG230-450、ZG1Cr18Ni9Ti 阀内件：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti
弹 簧：60Si2Mn、1Cr18Ni9Ti
﹡根据用户要求，阀体、阀内件、膜盖可采用其它牌号材质。
■ZZYVP-16B(ZZDQ)氮封装置外形尺寸及重量 1供氮装置外形尺寸及重量
2泄氮装置外形尺寸及重量
■ZZYVP-16B(ZZDQ)氮封装置连接尺寸及标准 ·连接方式：法兰、螺纹 |   |
