一、电动单座调节阀 概述
ZDLP电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质的场合，由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

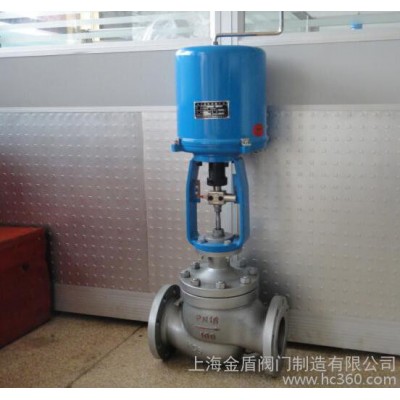

| 电动单座调节阀（配PS电动执行器） | 电动单座调节阀（配381电动执行器） |
二、电动单座调节阀 主要技术参数
| 公称通径mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座通径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 额定流量系数kv | 直线型 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||||||
| 公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||||||||||||||
| 行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||
| 流量特性 | 直线 | 直线，等百分比，快开 | |||||||||||||||||||||||
| 工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||||||||||||
| 法兰尺寸 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||||||||||||
| 阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | ||||||||||||||||||||||||
| 上阀盖型式 | 普通式（常温），热片式（中温），长颈式（低温） | ||||||||||||||||||||||||
| 配用电动执行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||||||||||||
| 361L | 381LSA-08 381LXA-08 | 381LSA-20 | 381LSB-30 | 381LSB- 50 | 381LSC-65 | 381LSC-99 | |||||||||||||||||||
| 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB- 50 | ||||||||||||||||||||||
注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
| 本体材质为碳钢 | |||||
|---|---|---|---|---|---|
| 1 | 阀体 | WCB | LCB | WC9 | |
| 2 | 阀座 | 304 | 304 | 304 | |
| 3 | 阀芯 | 304 | 304 | 304 | |
| 4 | 导向套 | 304 | 304 | 304 | |
| 5 | 阀盖 | WCB | LCB | WC9 | |
| 6 | 阀杆 | 304 | 304 | 304 | |
| 7 | 填料 | PTFE/柔性石墨 | |||
| 8 | 弹簧 | 65Mn | |||
| 9 | 螺母 | 304 | 304 | 304 | |
| 本体材质为不锈钢 | |||||
|---|---|---|---|---|---|
| 1 | 阀体 | CF8 | CF8M | CF3M | |
| 2 | 阀座 | 304 | 316 | 316L | |
| 3 | 阀芯 | 304 | 316 | 316L | |
| 4 | 导向套 | 304 | 316 | 316L | |
| 5 | 阀盖 | CF8 | CF8M | CF3M | |
| 6 | 阀杆 | 304 | 316 | 316L | |
| 7 | 填料 | PTFE/柔性石墨 | |||
| 8 | 弹簧 | 65Mn | |||
| 9 | 螺母 | 304 | 316 | 316L | |
四、电动单座调节阀 执行机构主要技术参数
| 型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
|---|---|---|---|---|---|---|---|
| PSL | 381L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 381LSA-08 381LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 | 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
| 202 | 381LSA-20 381LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 381LSB-30 381LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 381LSB-50 381LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
五、电动单座调节阀 性能指标
| 基本误差％ | 配3610L±2.5； 带定位器 ±1.0 | ||
|---|---|---|---|
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 可调范围 | 50：1 | ||
| 额定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 | ||
六、电动单座调节阀 电气接线说明
输入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
输出：4~20mA反馈信号。
打开机壳即可看见如图示意。
执行机构外壳内有端子条用于电气接
线，选择适当的电源线与执行机构相连，建议使用Φ1.0（mm）2导线。
| 电动单座调节阀外型尺寸图（配PS执行器） | 电动单座调节阀外型尺寸图（配381执行器） |
| 公通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | PN1.6MPa | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 | |
| PN4.0MPa | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 | ||
| PN6.4MPa | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 | ||
| H1(mm) | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 | ||
| 配PSL | H(mm) | 普通型 | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
| 散热片型 | 888 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 | ||
| D(mm) | 176 | 225 | |||||||||||
| 重量(KG) | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | 570 | ||
| 配381L | H(mm) | 普通型 | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
| 散热片型 | 651 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 | ||
| D(mm) | 225 | 310 | |||||||||||
| 重量(KG) | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | 618 | ||
