价格：￥1600.00/台
材质：碳钢
产地：浙江
起订：1台
供应：1000台
发货：7天内
发送询价
| 材质 | 碳钢 |
| 产地 | 浙江 |
| 产地 | 永嘉 |
| 公称通径 | 25 |
| 结构形式 | 直通式 |
| 类型 | 直通式 |
| 连接方式 | 法兰 |
| 连接形式 | 法兰 |
| 适用介质 | 水、空气、油品等 |
| 用途 | 调节 |
| 阀瓣开启高度 | 16 |
| 品牌 | 克尔自控 |
| 型号 | ZJHP |
调节阀;ZJHP气动单座调节阀;ZJHM气动套筒调节阀

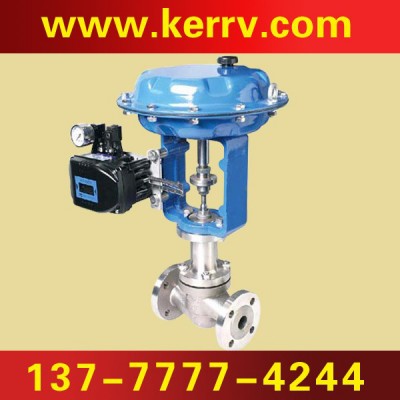

ZJHP气动单座调节阀，ZJHM型气动套筒调节阀（气动精小型套筒调节阀、气动薄膜套筒调节阀），是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品
1．ZJHP气动单座调节阀，ZJHM型气动套筒调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．ZJHP气动单座调节阀，ZJHM型气动套筒调节阀按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3．气动套筒调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。 |
4．直通低流阻套筒阀阀芯采用了压力平衡式阀芯，（双密封面或单密封面）结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。 |
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
|
型 号 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 | 行 程mm | 16 | 25 | 40 | 60 | 100 | 弹簧范围KPa | 20～100(标准):40～200;80～240; 20～60; 60～100 | 操作方式 | 普通型、带手动手轮操作型（侧装式、顶装式） |
|
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。（有多种型号规格可选配）
本公司电-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品） |
|
|
项目 | 指标值 | 项目 | 指标值 | 基本误差% | 不带定位器 | ±5.0 | 始终
点
偏
差
% | 气关 | 不带定位器 | 始点 | ±5.0 | 带定位器 | ±1.0 | 终点 | ±2.5 | 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | 终点 | ±5.0 | 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 | 额定行程偏差% | ±2.5 |
注：本产品执行GB/T4213-92国家标准。 |
开关
方式 | 执行
机构
型号 | 弹簧
范围
KPa | 气源
压力
KPa | 需
要
附
件 | 公称通径（阀座直径）mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 气
关 | ZHA-22 | 20～100
20～100
40～200 | 0.14
0.25
0.40 | -
P
P或R | 3.00
6.4
6.4 | | | | | | | | | | ZHA-23 | 20～100
20～100
40～200 | 0.14
0.25
0.40 | -
P
P或R | | 2.25
6.4
6.4 | 1.95
6.4
6.4 | | | | | | | | ZHA-34 | 20～100
20～100
40～200 | 0.14
0.25
0.40 | -
P
P或R | | | | 2.36
6.4
6.4 | 2.04
6.4
6.4 | 1.67
6.4
6.4 | | | | | ZHA-45 | 20～100
20～100
40～200 | 0.14
0.25
0.40 | -
P
P或R | | | | | | | 1.41
6.4
6.4 | 1.14
6.4
6.4 | | | 气
开 | ZHA-22 | 20～100
40～200
80～240 | 0.14
0.25
0.40 | -
P或R
P | | 1.5
4.5
6.4 | | | | | | | | | ZHA-23 | 20～100
40～200
80～240 | 0.14
0.25
0.40 | -
P或R
P | | | 1.13
3.38
6.40 | 0.98
2.93
6.4 | | | | | | | ZHA-34 | 20～100
40～200
80～240 | 0.14
0.25
0.40 | -
P或R
P | | | | 1.18
3.54
6.4 | 1.02
3.06
6.4 | 0.84
2.51
5.85 | | | | | ZHA-45 | 20～100
40～200
80～240 | 0.14
0.25
0.40 | -
P或R
P | | | | | | | 0.71
2.12
4.94 | 0.57
1.71
4.00 | | |
注：1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。 | 材料代号 | C（WCB） | P（304） | R（316） | 主要
零件 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（304） | 阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯、柔性石墨、不锈钢波纹管 | 垫片 | 增强聚四氟乙烯 、不锈钢垫片、金属石墨缠绕垫片 | 上下膜盖 | A3钢板冲压 | 波纺膜片 | 丁晴橡胶夹增强涤沦织物 | 弹簧 | 60Si2Mn | 推杆、衬套 | 2Cr13 | 轴套 | 聚氨酯（用于反作用） | 适用
工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 | 常温型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ | 高温型 | -30～+450℃ | -40～+550℃ | -40～+550℃ | 低温型 | | -40～-60℃、 -60～-100℃ |
| | 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量
系数Kv | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | 执行器型号 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | 薄膜有效面积Ae（cm2） | 350 | 350 | 350 | 560 | 900 | 1600 | 气源压力Ps(MPa) | 0.14～0.4 | 信号范围Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 | 电信号 | 4～20mA DC或0～10mA DC | 作用模式 | 气开式（K）型、气关式（B）型 | 流量特性 | 直线、等百分比、快开性 | 允许泄漏量（L/h） | 硬密封：1×10-3×阀额定容量 | 固有可调比R | 50:1 | 气源接头 | M16×1.5 | 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |
|
设计制造:GB/T4213、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214 |
|
