价格：￥2100.00/台
材质：碳钢
产地：江苏
起订：1台
供应：599台
| 材质 | 碳钢 |
|---|---|
| 产地 | 江苏 |
| 公称通径 | 200 |
| 结构形式 | 单座 |
| 类型 | 直通式 |
| 连接形式 | 法兰 |
| 认证 | ISO9002 |
| 适用介质 | 各种 |
| 用途 | 调节 |
| 品牌 | 江苏横河自控 |
| 型号 | KC8102Q |

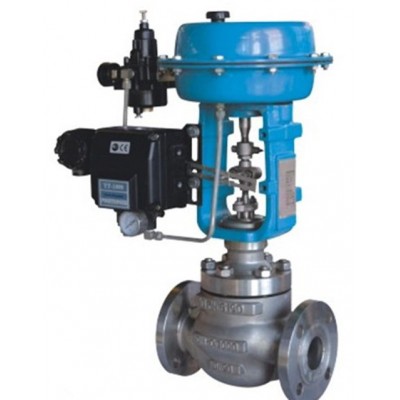

KC8102Q系列气动薄膜单座调节阀采用顶部导向结构，阀结构紧凑，阀体通道流线形好，使其压降损失小、流量大、可调范围广、流量特性精度高。适用于工作压差不大，泄露要求较严的介质场合。
主要技术性能指标：
泄漏率：硬密封Ⅳ级，小于额定流量的10-4 软密封Ⅵ级，小于额定流量的10-7
回差：不带定位器，小于全行程的3％； 带定位器，小于全行程的1％
基本误差：不带定位器，小于全行程的±5％； 带定位器，小于全行程的±1％
死区：不带定位器，小于全行程的3％； 带定位器，小于全行程的1％
主要技术参数：
| 公称通径（mm） | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||||||||||||
| 阀座直径（mm） | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | ||||||||||
| 额定 | 高精度 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 640 | |||||||||
| 高容量 | | 30 | | 50 | | 85 | | 125 | | 200 | | 420 | | 700 | |||||||||||||||||
| 快开 | | 35 | | 55 | | 95 | | 135 | | 220 | | 460 | | | 720 | ||||||||||||||||
| 额定行程 M M | 快开阀芯 | 10 | 13 | 19 | 25 | 30 | 50 | ||||||||||||||||||||||||
| 其他阀芯 | 25 | 38 | 50 | 75 | |||||||||||||||||||||||||||
| 可调范围 | 50∶1 | ||||||||||||||||||||||||||||||
| 公称压力 | JIS10、16、20、30、40K；ANSI125、150、300、600；JPI 125、150、300、600；PN1.6、4.0、6.4mpa | ||||||||||||||||||||||||||||||
| 流量特性 | 等百分比、直线、快开 | ||||||||||||||||||||||||||||||
| 阀芯形势 | 上导向单座塞型阀芯 | ||||||||||||||||||||||||||||||
| 法兰标准 | JB78-59、JB79-59、JB/T79.1-94、JB/T79.2-94、HG20592-2009、ANSI、JIS、DIN等 | ||||||||||||||||||||||||||||||
| 上阀盖 | 常温型（-17~230℃）；伸长I型（-45~-17℃、230~566℃）；伸长Ⅱ型（-200~-45℃）；伸长Ⅱ型（-196~-100摄氏度） | ||||||||||||||||||||||||||||||
| 作用形式 | 气开式、气关式 | ||||||||||||||||||||||||||||||
| 执行机构 | ZHA/B型多弹簧气动薄膜执行机构 | ||||||||||||||||||||||||||||||
| 可配附件 | |||||||||||||||||||||||||||||||
注：以上信息仅供参考，如有异议，请与本公司联系，横河自控全体员工竭诚为您服务！
