价格:¥1199.00/件
品牌:深圳金口
标准:国标
材质:不锈钢
起订:1件
供应:1000件
发送询价
标准 | 国标 |
---|---|
材质 | 不锈钢 |
工作温度 | 常温 |
公称通径 | DN10-200 |
规格 | 1.0-6.4Mpa |
类型 | 调节 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 气动 |
适用介质 | 水 |
形态 | 自力式 |
用途 | 调压,调节 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 直通式 |
品牌 | 金口 |
型号 | ZJHP |
加工定制 | 是 |
通道位置 | 直通式 |

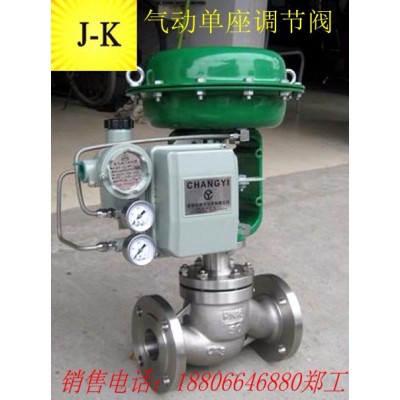

产品名称:气动单座调节阀
产品型号:ZJHP
产品口径:DN10-200
产品压力:1.0-6.4Mpa
产品材质:铸钢、不锈钢、合金钢等
■气动单座调节阀概述
??ZJHP型气动单座调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
??ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
??本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏**的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
■气动单座调节阀主要技术参数和性能指标
调节机构主要技术参数
流量特性: 直线、等百分比
介质温度: -20~200(常温型)、-40~+250、-40~250(中温型)
法兰尺寸: 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式
法兰型式: 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59
阀芯材质: 1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式: 普通式(常温型),热片式(中温型)
可调: 50:1
作用:
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品种规格可供选择。
主要零件材料
